Baltur BTG 15 ME Газовая, прогрессивно-двухступенчатая/модуляционная. Мощность (min-max) 50 кВт - 160 кВт

Общая информация

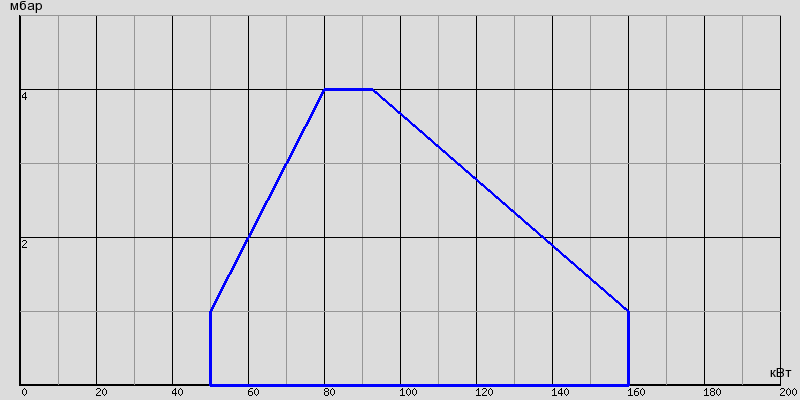

Диаграмма мощности (щелкните на картинку для настройки):

Технические характеристики

• Газововая горелка в соответствии Европейским нормативом EN676.
• Пониженное содержание выбросов NOx и CO по Европейскому стандарту EN676 (Класс III).
• Двухступенчатая прогрессивная с плавной регулировкой мощности.
• Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом - опции).
• Диапазон модуляции: 1:3
• Наиболее полное сжигание топлива при регул. соотношения воздух/топливо.
• Сопловую сборку можно снять, не снимая горелки с котла.
• Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
• Воздухозаборник с воздушной заслонкой.
• Регулировка расхода воздуха посредством электрического сервопривода.
• Полное закрытие воздушной заслонки при выключении горелки, во избежание тепловых потерь.
• Газовая рампа (заказывается отдельно) оборудована дроссельным, рабочим и предохранительным клапанами с пневматическим приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром.
• Штекеры горелка/рампа с защитой от неправильного подключения.
• Верхнее подсоединение газовой рампы.
• Ионизационный контроль пламени с разъемом для подключения микроамперметра.
• Семиполюсный штекер для подключения электропитания и термостата.
• Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
• Класс электрозащиты: IP40
• Звукоизоляционный пластиковый кожух.

Детализация модели

Габаритные и присоединительные размеры

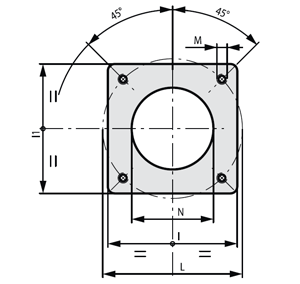

Фланец горелки

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) и 4-х и 7-ми полярные штекеры

Опции

КодОписание
