Вакуумные клапаны 2/2 ходовые, прямого действия G 1/8", G 1/4"
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Особенности модели

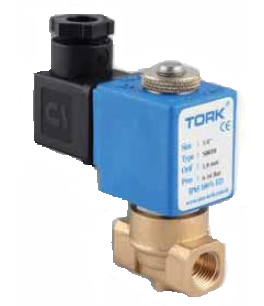

- S3010 - 2/2 ходовые нормально закрытые соленоидные клапаны прямого действия для вакуумных применений
- Малые размеры клапанов
- Предназначены для управления газами (воздух, нейтральный газ и др.) в вакуумных применениях
- Температура рабочей среды: от -10° C До +80° С
- Компактность и малый вес обеспечивают простоту и легкость установки
- Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
- Одно монтажное отверстие в корпусе клапана - по запросу
- Клапаны имеют всю необходимую разрешительную документацию
- Некоторые применения: вакуумная упаковка, вакуумные насосы
- Взаимозаменяемость катушек переменного и постоянного тока
- Соленоидные клапаны должны использоваться на фильтрованных средах
- Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
- Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))
Технические характеристики
| Корпус | Латунь |
| Внутренние детали | Нерж. сталь |
| Уплотнение | NBR |
| Экранирующая катушка | Медь |
| Седла | Латунь |
| Трубка сердечника | Нерж. сталь |
| Пружины | Нерж. сталь |
*Корпус - никелированная латунь - по запросу
**Уплотнения - FPM (VITON) - по запросу
Электрические характеристики
| Продолжительность работы | ED 100% |
| Класс изоляции катушки | H(180° C) |
| Пропитка катушки | Стекловолокно полиэстера |
| Изоляция катушки | Усиленное стекловолокно |
| Температура окружающей среды | от -10° C до +60° C |
| Степень защиты | IP 65 (EN 60529) при правильном присоединении |
| Электрический разъем | Разъем согласно DIN 46340 c тремя плоскими клеммами (DIN 43650) |
| Спецификация разъема | ISO 4400/EN 175301-803, форма A, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм |
| Электрическая безопасность | IEC 335 |
| Стандартные напряжения (Другие напряжения и 60 Гц - по запросу) |
DС(=): 12 B, 24 B, 48 B, 110 B AC(~): 12 B,24 B, 48 B, 110 B, 230 B/50 Гц |
| Допуски напряжения | DC(=): +10/-5%, AC(~): +10/-15% |
*Электрический разъем со светодиодным индикатором - по запросу

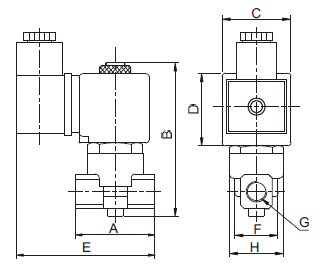

Габаритные размеры (мм)
| G | A | B | C | D | E | F | H |
|---|---|---|---|---|---|---|---|
| 1/8 | 40 | 90 | 32 | 39 | 78 | 22,3 | 25,6 |
| 1/4 | 40 | 90 | 32 | 39 | 78 | 22,3 | 25,6 |
