Вакуумные клапаны 2/2 ходовые, непрямого действия G 3/8", G 1/2", G 3/4", G 1

Вернуться к: Вакуумные клапаны


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Особенности модели

  • S3010 - 2/2 ходовые нормально закрытые соленоидные клапаны непрямого действия для вакуумных применений
  • Предназначены для управления газами (воздух, нейтральный газ и др.) в вакуумных применениях
  • Температура рабочей среды: от -10° C До +80° С
  • Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
  • Клапаны имеют всю необходимую разрешительную документацию
  • Некоторые применения: вакуумная упаковка, вакуумные насосы
  • Взаимозаменяемость катушек переменного и постоянного тока
  • Соленоидные клапаны должны использоваться на фильтрованных средах
  • Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
  • Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

Технические характеристики

Корпус Латунь
Внутренние детали Нерж. сталь
Уплотнение NBR
Экранирующая катушка Медь
Седла Латунь
Трубка сердечника Нерж. сталь
Пружины Нерж. сталь

*Корпус - никелированная латунь - по запросу
**Уплотнения - FPM (VITON) - по запросу

Электрические характеристики

Продолжительность работы ED 100%
Класс изоляции катушки H(180° C)
Пропитка катушки Стекловолокно полиэстера
Изоляция катушки Усиленное стекловолокно
Температура окружающей среды от -10° C до +60° C
Степень защиты IP 65 (EN 60529) при правильном присоединении
Электрический разъем Разъем согласно DIN 46340 c тремя плоскими
клеммами (DIN 43650)
Спецификация разъема ISO 4400/EN 175301-803, форма A, кабельный
ввод для кабелей с внешним
диаметром от 6 до 8 мм
Электрическая безопасность IEC 335
Стандартные напряжения
(Другие напряжения и 60 Гц - по запросу)		 DС(=): 12 B, 24 B, 48 B, 110 B
AC(~): 12 B,24 B, 48 B, 110 B, 230 B/50 Гц
Допуски напряжения DC(=): +10/-5%, AC(~): +10/-15%

*Электрический разъем со светодиодным индикатором - по запросу

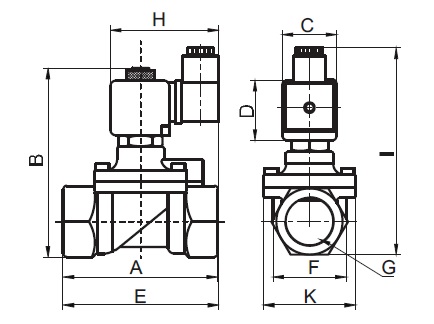

Габаритные размеры (мм)

G A B C D E F K H I
3/8 75 89,5 32 45 91,3 37,5 52 76 100
1/2 79 92 32 45 92 39,5 52 76 102
3/4 79 100 32 45 94 41,5 52 76 110
1 85 108 32 45 101 42,5 52 76 107
