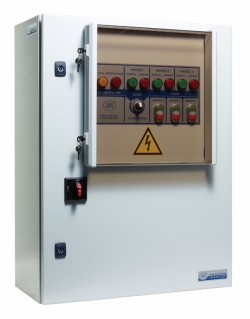

Шкафы управления «Грантор» для канализационных и дренажных систем

Стандартная линейка шкафов

Шкафы ГРАНТОР для управления дренажными и канализационными системами предназначены для управления стандартными асинхронными электродвигателями в соответствии с сигналами управления по уровням. Имеют два режима управления – автоматический и ручной. В данной серии шкафов реализованы два принципа работы – «ДРЕНАЖ» и «НАПОЛНЕНИЕ»

Принцип работы в режиме «Дренаж»

Данный принцип работы используется в различных системах:

• КНС
• очистные сооружения
• ливневая канализация
• дренажные приямки
• котлованы и т.д.

В ручном режиме шкаф управления насосами осуществляет управление с лицевой панели, в автоматическом – от внешних релейных сигналов, соответствующих определенному уровню (поплавки, электроды и т. д.).

Автоматический режим

Если уровень жидкости ниже уровня срабатывания поплавка №1, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости увеличивается и достигает уровня срабатывания поплавка №2, происходит пуск одного насоса. При дальнейшем увеличении уровня и срабатывании вышестоящих поплавков будет происходить пуск дополнительных насосов. При срабатывании последнего (по номеру) поплавка происходит контрольный пуск насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации. Останов всех работающих насосов происходит при размыкании контактов поплавка №1.

В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих/резервных насосов.

Работа шкафа на один насос

• Поплавок №1: уровень отключения всех насосов
• Поплавок №2: уровень включения одного насоса
• Поплавок №3: переполнение

Работа шкафа на два насоса

• Поплавок №1: уровень отключения всех насосов
• Поплавок №2: уровень включения одного насоса
• Поплавок №3: уровень включения двух насосов
• Поплавок №4: переполнение

Работа шкафа на три насоса

• Поплавок №1: уровень отключения всех насосов
• Поплавок №2: уровень включения одного насоса
• Поплавок №3: уровень включения двух насосов
• Поплавок №4: уровень включения трех насосов
• Поплавок №5: переполнение

Принцип работы в режиме «Наполнение»

Данный принцип работы используется в различных системах:

• станции I и II подъёма
• наполнение резервуаров
• управление скважинными насосами и т.д.

В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа, в автоматическом – от внешних релейных сигналов, соответствующих определенному уровню (поплавки, электроды* и т. д.).

Автоматический режим

Если уровень жидкости выше предпоследнего сверху поплавка, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости уменьшился и достиг нижестоящего поплавка, происходит пуск одного насоса. При дальнейшем снижении уровня будет происходить пуск дополнительных насосов. При срабатывании поплавка №1 происходит пуск всех рабочих насосов. Останов всех работающих насосов происходит при достижении предпоследнего сверху поплавка. При срабатывании последнего (по номеру) поплавка происходит контрольный останов всех насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации.

В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих/резервных насосов.

Работа шкафа на один насос

• Поплавок №1: уровень включения одного насоса
• Поплавок №2: уровень отключения всех насосов
• Поплавок №3: переполнение

Работа шкафа на два насоса

• Поплавок №1: уровень включения двух насосов
• Поплавок №2: уровень включения одного насоса
• Поплавок №3: уровень отключения всех насосов
• Поплавок №4: переполнение

Работа шкафа на три насоса

• Поплавок №1: уровень включения трех насосов
• Поплавок №2: уровень включения двух насосов
• Поплавок №3: уровень включения одного насоса
• Поплавок №4: уровень отключения всех насосов
• Поплавок №5: переполнение

Для выравнивания ресурса электродвигателей по времени реализована функция смены последовательности подключения. Имеется возможность пользовательского изменения времени наработки.

В целях защиты насоса от заклинивания предусмотрена функция пробного пуска в течение 5 секунд каждые 24 часа (оба временных параметра имеют возможность пользовательского изменения).

Серия с мягкими пускателями

Шкафы управления ГРАНТОР c мягкими пускателями предназначены для плавного пуска и останова электродвигателей 3 x 380 В.

Пусковой ток при прямом включении в 6-7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизма, при этом пусковой ток выше номинального в 2-3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.

Прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышения температуры в его обмотках. Шкафы управления ГРАНТОР данной серии до 11 кВт включительно комплектуются мягкими пускателями 3Р40, свыше 11 кВт – мягкими пускателями MSF.

В маркировки шкафа (после IP) добавляется обозначение «П» (Например АЭП40-037-54КП-22У).
