Шкаф управления вентиляторами и насосами «Грантор» с релейным регулированием

Шкаф управления вентиляторами «Грантор» с релейным регулированием предназначены для контроля и управления стандартными асинхронными электродвигателями одного типоразмера в соответствии с сигналами управления. Стандартная линейка предусматривает возможность изготовления шкафов для управления от одного до шести электродвигателей.

Применяются для управления электроприводами в системах водоснабжения и водоподготовки, питания котлов, ирригации, пищевой и химической промышленности, в системах отопления и вентиляции и т.д.

Применение релейного регулирования в управлении насосными установками обеспечивает:

• поддержание заданных параметров системы,
• каскадный метод управления группой насосов,
• взаимное резервирование электродвигателей,
• выравнивание моторесурса электродвигателей.

Производство щитового оборудования

Шкафы управления вентиляцией и насосами «Грантор» производятся на заводе компании, расположенном в п.Радужный, Коломенского района. Комплектующие для наших щитов поставляются из Европы, а 100% готовой продукции проходит испытания на электробезопасность и функциональность.

Принцип работы шкафа управления

Щит управления вентиляцией «Грантор» имеет два режима управления – Ручной и Автоматический. Выбор режима управления осуществляется пользователем. В ручном режиме шкаф управления насосами осуществляет управление с лицевой панели шкафа кнопками «Пуск» / «Стоп» соответствующего насоса, с отображением индикации состояния. В автоматическом режиме – от сигналов внешних датчиков. Принцип работы шкафа основан на хорошо зарекомендовавшей себя схеме каскадного включения электродвигателей, по сигналу от внешнего датчика обратной связи (давление, расход, температура, уровень, перепад давления и т. д.).

Стандартная линейка шкафов

Автоматический режим

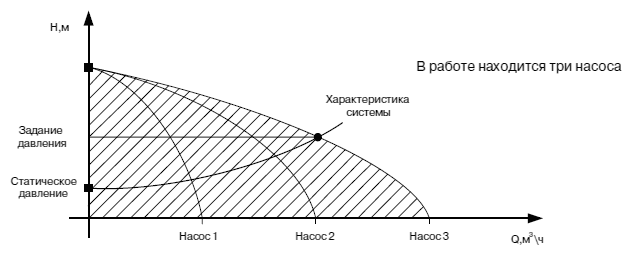

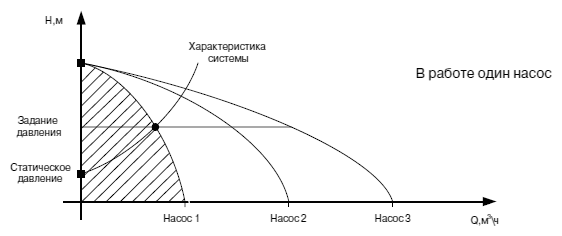

Рассмотрим принцип автоматического режима на примере станций повышения давления. Щит управления данной серии обеспечивает поддержание заданного значения давления путем каскадного пуска/останова насосов. В шкафу предусмотрена регулируемая задержка для пуска и останова насосов, позволяющая ограничить количество пусков в случае низкой стабильности в гидравлической системе.

Для выравнивания ресурса электродвигателя по времени реализована функция смены последовательности включения и выключения насосов. Насос с наибольшей наработкой всегда отключается первым, с наименьшей наработкой – всегда первым включается.

Шкаф управления принимает сигнал ( «сухой» беспотенциальный контакт) от реле давления встроенного на стороне нагнетания. Пуск насоса осуществляется с заданной задержкой времени по сигналу от реле о низком давлении, если в течении последующего заданного времени реле не сигнализирует о достижении заданного давления, то запускается в работу каскадом второй насос и далее по количеству рабочих насосов.

Останов насоса осуществляется с заданной задержкой времени по сигналу от реле о достижении заданного значения давления, если в течении последующего заданного времени реле не фиксирует падения давления, то останавливается последующий насос и далее каскадом до останова всех насосов.

Шкаф управления принимает сигналы от реле защиты от «сухого» хода устанавливаемого на всасывающем трубопроводе или от поплавка из накопительной ёмкости, по их сигналу при отсутствии воды шкаф управления отключит насосы защищая от разрушения в следствии работы по «сухому» ходу.

В шкафу предусмотрено автоматическое включение резервных насосов в случае выхода из строя рабочих, возможность выбор количества рабочих и резервных насосов предусмотрена.

В шкафах управления на 1 и 2 насоса предусмотрено управление только от реле защиты от «сухого» хода и реле давления, в шкафах на 3 насоса и более появляется возможность управления и от аналогового датчика 4-20 мА.

Аварийные ситуации

1. Обрыв или потеря сигнала датчика давления Для шкафов на 3 насоса и более, при отсутствии сигнала или обрыве датчика давления шкаф автоматически переключается на работу от реле давления, при подключении последнего.

2. Авария насоса при срабатывании по реле перепада давления В случае срабатывания реле перепада давления насоса (контакты замкнуты после соответствующей временной задержки) происходит останов соответствующего электродвигателя и загорается индикация «Авария» соответствующего насоса.

3. Авария рабочего насоса В автоматическом режиме в случае неисправности основного насоса шкаф автоматически включит в работу резервный, а на лицевой панели шкафа загорится лампа «АВАРИЯ» соответствующего насоса.

Серия с мягкими пускателями

Шкафы управления «Грантор» c мягкими пускателями предназначены для плавного пуска и останова электродвигателей 3 x 380 В. Пусковой ток при прямом включении в 6-7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизма, при этом пусковой ток выше номинального в 2-3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.

Прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышения температуры в его обмотках. Шкафы управления «Грантор» данной серии до 11 кВт включительно комплектуются мягкими пускателями 3Р40, свыше 11 кВт – мягкими пускателями MSF, а в маркировке шкафа (после IP) добавляется буква «П».

Модификация с двумя вводами питания

В случае установки шкафа управления «Грантор» на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя. В конце маркировки шкафа добавляется обозначение «Б» (Например АЭП40-037-54КП-22Б). В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. В конце маркировки шкафа добавляется обозначение «Б2» (Например АЭП40-037-54КП-22Б2).

Увеличение функциональности шкафа. Опции

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:

Диспетчеризация

1. Блок диспетчеризации через GSM/GPRS модем (в шкафу устанавливается модем и антенна; дальность связи – ограничена покрытием сети GSM).
2. Блок диспетчеризации через радиомодем (дальность связи – до 8 км прямой радио-видимости).
3. Блок диспетчеризации через телефонный модем (дальность связи – ограничена длинной кабеля).
4. Блок диспетчеризации «Работа» на 1 электродвигатель (перекидной контакт на клеммной колодке).
5. Блок диспетчеризации «Сеть» на один ввод (перекидной контакт на клеммной колодке).
6. Блок диспетчеризации режима работы
