Серия шкафов управления c одним частотным преобразователем

Стандартная линейка шкафов

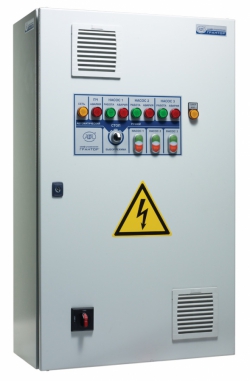

Шкафы управления ГРАНТОР с частотным регулированием предназначены для контроля и управления стандартными асинхронными электродвигателями одного типоразмера в соответствии с сигналами управления. Стандартная линейка предусматривает возможность изготовления шкафов для управления от 1 до 6 электродвигателями.

Применение частотного регулирования в управлении насосными установками обеспечивает:

• энергосбережение,
• бесступенчатое регулирование,
• точное поддержание заданных параметров системы,
• минимальные потери в двигателе.

Принцип работы шкафа управления

Шкаф управления ГРАНТОР имеет два режима управления – Ручной и Автоматический. Выбор режима управления осуществляется пользователем. В ручном режиме управление насосами осуществляется с лицевой панели шкафа кнопками «Пуск» / «Стоп» соответствующего насоса, с отображением индикации состояния. В автоматическом режиме – от сигналов внешних датчиков. Принцип работы шкафа основан на хорошо зарекомендовавшей себя схеме каскадного включения электродвигателей, по сигналу от внешнего датчика обратной связи (давление, расход, температура, уровень, перепад давления и т. д.).

Автоматический режим.

Рассмотрим принцип автоматического режима на примере станций повышения давления. Сигнал от датчика давления сравнивается с фиксированным заданием преобразователя частоты. Рассогласование между этими сигналами, задает частоту вращения крыльчатки насоса. В начале работы выбирается основной насос на основании оценки времени минимальной наработки. Основной насос – это насос, который в данный момент работает от преобразователя частоты. Дополнительные и резервные насосы подключаются напрямую к питающей сети или через устройство плавного пуска (серия шкафов с мягкими пускателями). В шкафах управления предусмотрен выбор количества рабочих/резервных насосов с панели частотного преобразователя. Преобразователь частоты подключается к основному насосу и начинает работу. Частотно-регулируемый насос всегда запускается первым.

По достижении определенной частоты вращения крыльчатки насоса, связанной с возрастанием расхода воды в системе, в работу включается следующий насос. И так до тех пор, пока давление в системе не достигнет заданного значения.

Для выравнивания ресурса электродвигателей по времени реализована функция смены последовательности подключения электродвигателей к преобразователю частоты, имеется возможность пользовательского изменения времени переключения. Время переключения насосов можно менять в меню преобразователя частоты. В шкафу реализовано взаимное резервирование насосов.

Во время переходного процесса при пуске дополнительного насоса для уменьшения гидроудара происходит снижение скорости основного насоса.

Во время переходного процесса при останове дополнительного насоса для уменьшения гидроудара происходит увеличение скорости основного насоса.

Преобразователь частоты обеспечивает регулирование и плавный пуск только того электродвигателя, который подключен непосредственно к нему, остальные электродвигатели пускаются напрямую от сети. Если используются электродвигатели большой мощности, рекомендуется пускать дополнительные электродвигатели через мягкие пускатели для снижения пусковых токов, ограничения гидроударов и увеличения общего ресурса насоса. В этом случае следует использовать шкаф управления ГРАНТОР с преобразователем частоты и мягкими пускателями (см. описание серии с мягкими пускателями).

Функция «спящий режим»

Данная функция оптимизирует работу шкафа. Если давление в системе достигло значения задания и не изменяется в течении определённого времени (нет расхода) и работает только один насос с минимальной производительностью, то преобразователь частоты останавливает насос и переходит в «спящий режим». Это сокращает потребление электроэнергии и уменьшает износ оборудования. Если давление в системе становится меньше задания, то преобразователь частоты выходит из «спящего режима» и продолжается обычная работа.

Аварийные ситуации

1. Обрыв или потеря сигнала датчика давления

При отсутствии сигнала с датчика давления происходит останов всех насосов, после чего преобразователь частоты выводит один из насосов на заданную частоту (возможность пользовательского изменения).

1. Авария преобразователя частоты

В случае аварии преобразователя частоты происходит останов всех работающих электродвигателей, загорается лампа «Авария ПЧ» и происходит пуск одного из насосов напрямую в сеть без регулирования. При выборе опции «Блок подключения реле давления для работы при аварии преобразователя частоты», шкаф управления будет осуществлять каскадное включение и выключение заданного количества насосов по реле давления.

1. Авария рабочего насоса

В автоматическом режиме в случае неисправности основного насоса шкаф автоматически включит в работу резервный, а на лицевой панели шкафа загорится лампа «АВАРИЯ» соответствующего насоса.

Серия с мягкими пускателями

Шкафы управления ГРАНТОР c мягкими пускателями предназначены для плавного пуска и останова электродвигателей 3 x 380 В. Пусковой ток при прямом включении в 6-7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизма, при этом пусковой ток выше номинального в 2-3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.

Прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера (см. рис. 5, стр. 7) показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышения температуры в его обмотках. Шкафы управления ГРАНТОР данной серии до 11 кВт включительно комплектуются мягкими пускателями 3Р40, свыше 11 кВт – мягкими пускателями MSF, а в маркировке шкафа (после IP) добавляется буква «П».

Модификация с двумя вводами питания

В случае установки шкафа управления ГРАНТОР на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя. В конце маркировки шкафа добавляется обозначение «Б» (Например АЭП40-037-54ЧП-22Б). В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. В конце маркировки шкафа добавляется обозначение «Б2» (Например АЭП40-037-54КЧП-22Б2).

Увеличение функциональности шкафа. Опции

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:
