Описание

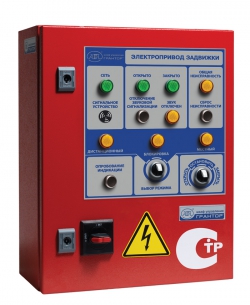

Шкаф управления электрофицированной задвижкой для пожарных систем типа АЭП40-(001-016)-54-11ЗП, обозначается в маркировке буквой «П», сертифицирован и соответствует техническому регламенту о требованиях пожарной безопасности.

Отличительной особенностью данного шкафа является наличие контроля цепей управления на короткое замыкание и обрыв, защиты органов управления от несанкционированного доступа, индикацией режимов работы «Местный» и «Дистанционный», дополнительная диспетчеризация состояния задвижки и металлический корпус. Принцип работы соответствует базовому варианту шкафа управления электрофицированной задвижкой.

Модификация комбинированного шкафа управления насосами и электрифицированными задвижками для систем пожаротушения.

Увеличение функциональности шкафа. Опции.

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:

Диспетчеризация.

  1. Блок диспетчеризации через GSM/GPRS модем (в шкафу устанавливается модем и антенна; дальность связи – ограниченна покрытием сети GSM).
  2. Блок диспетчеризации через радиомодем (дальность связи – до 8 км прямой радио-видимости).
  3. Блок диспетчеризации «Сеть» на один ввод (перекидной контакт на клеммной колодке).

Протоколы передачи данных.

  1. Блок коммуникационного модуля Modbus RTU.
  2. Блок коммуникационного модуля PROFIBUS DP.
  3. Блок коммуникационного модуля Ethernet.

Климатическое исполнение шкафа.

  1. Климатическое исполнение УХЛ1.
    Условия эксплуатации шкафа: от -40°С до +40°С на открытом воздухе.
  2. Климатическое исполнение УХЛ2.
    Условия эксплуатации шкафа: от -40°С до +40°С под навесом (без прямого воздействия солнечных лучей и осадков) или в не отапливаемом помещении.

Опции общего применения.

  1. Блок подключения аналогового датчика для поддержания температуры, уровня, давления и др.
  2. Блок подключения 2-х аналоговых датчиков, для поддержания поддержание перепада давления, температуры и др.

Технические характеристики (без опций)

Внешние подключения Управляющий сигнал «Открыть», управляющий сигнал «Закрыть», моментный выключатель «закрывание», моментный выключатель «открывание», концевой выключатель «закрыто», концевой выключатель «открыто»
Выходные сигналы Питание подогревателя электродвигателя (1х220 В), авария электродвигателя, задвижка «закрыто», задвижка «открыто»
Индикация «сеть», задвижка «авария», задвижка «закрыто», задвижка «открыто», «местный», «дистанционный».
Дополнительные модули автоматический ввод резервного питания (АВР)
Защиты от короткого замыкания
от тепловой перегрузки по току
от несанкционированного доступа, цепей управления от обрыва и от КЗ (только в шкафах управления задвижкой для пожарных систем)
Температура окружающей среды 0 °C – 40 °C (средняя не более 35°C)
Относительная влажность 20 % – 90 % (без конденсата)
Степень защиты IP54
Корпус шкафа Пластик (только для базового варианта)
Металл (для пожарных и шкафов с опциями)
