Преобразователи частоты PFD55 — это компактные преобразователи, предназначенные для управления трехфазными асинхронными электродвигателями.
Несмотря на компактные размеры, преобразователи PFD55 обладают широкими функциональными возможностями, позволяющими использовать их практически для любых применений. Компактный корпус облегчает монтаж преобразователей и существенно экономит место. Преобразователи GRANDRIVE PFD55 оборудованы удобной панелью оператора, позволяющей быстро параметрировать преобразователь и следить за ходом работы привода. На дисплей можно вывести информацию о значении частоты, напряжения, тока и скорости вращения двигателя. Для обеспечения простого и быстрого регулирования скорости вращения, панель снабжена встроенным потенциометром. Возможна комплектация дополнительной панелью управления, которая может быть вынесена на переднюю стенку монтажного шкафа. Для быстрого и точного останова предусмотрена функция торможения постоянным током и возможность установки специального тормозного блока для подключения тормозного резистора, благодаря чему преобразователи Grandrive PFD55 могут использоваться в подъемном и высокоинерционном оборудовании. Кроме того, в преобразователи частоты данной серии встроен фильтр электромагнитных помех (ЕМС-фильтр) 1 категории, который позволяет безопасно эксплуатировать преобразователь даже в бытовых условиях. Благодаря скалярному и векторному режиму управления преобразователем, его можно легко адаптировать для применения в сложных системах управления при тяжелых нагрузках. Встроенный ПИД-регулятор обеспечивает точное поддержание заданного процесса в системах водоснабжения, вентиляции, кондиционирования и холодоснабжения.
В комплект преобразователей частоты серии PFD55 может входить модуль последовательной связи через удаленные терминалы RS232, RS485 (протокол Modbus), что позволяет встраивать данные преобразователи в сложные системы автоматизации. Функция «спящий режим» снижает потребление электроэнергии, отключая электродвигатель в случае, когда для поддержания заданных параметров процесса его работа не требуется.
Основные преимущества:
- Скалярный и векторный режимы управления.
- Встроенный ПИД-регулятор.
- Встроенный ЕМС-фильтр.
- Регулировка тока при разгоне, работе и торможении.
- Автоперезапуск.
- «Летящий пуск» (пуск вращающегося двигателя).
- «Спящий» режим.
Основные параметры преобразователей частоты PFD55
| Модель | Номинальная мощность, кВт | Номинальный ток, А | Габариты (ВхШхГ), мм | Вес, кг | Степень защиты |
|---|---|---|---|---|---|
| GRANDRIVE PFD55-405 | 2,2 | 5,2 | 132 х 118 х 148 | 1,4 | IP20 |
Технические характеристики преобразователей частоты PFD55
Управление частотой
| Выходная частота | От 0 до 200 Гц |
| Пусковой момент | 100% 3 Гц (Векторный режим) |
| Диапазон управления частотой | 20:1 (Векторный режим) |
| Погрешность управления частотой | ±0,5% (Векторный режим) |
| Точность установки частоты | Цифровой: 0,1 Гц (от 0 до 99,9 Гц) / 1 Гц (от 100 до 200 Гц); Аналоговый: 0,06 Гц/60 Гц |
| Панель управления | Кнопки панели управления или потенциометр |
| Дисплей | Трехзначный, 7 сегментный дисплей. Частота/напряжение пост. тока/выходное напряжение/ток/параметры ПЧ/фиксирование неисправностей/версия ПО/потенциометр управления ПИД обратной связью |
| Установка внешнего сигнала | Внешний потенциометр/0-10 В/4-20 мА Управление кнопками вверх/вниз |
| Функция ограничения частоты | Установка max/min частоты и 2-х запрещенных частот |
Общее управление
| Частота коммутации | 4-16 кГц (по умолчанию 10 кГц; свыше 10 кГц при снижении мощности) |
| В/Гц кривая | 6 встроенных 50/60 Гц, 1 программируемая |
| Контроль разгона/торможения | 2 временных промежутка разгона/торможения (от 0 до 999 с) |
| Программируемый аналоговый выход | 6 функций |
| Программируемый вход | 19 функций |
| Программируемый выход | 16 функций |
| Цифровые входы | NPN/PNP по выбору: 4 входа – стандарт (S1÷S4), дополнительные 2 – опция (S5÷S6) |
| Релейный выход | Программируемое выходное реле RA-RB, опционально внешний программируемый выход, 24 В, 600 мА |
| Аналоговый вход (AI) | Вход для задания скорости с помощью потенциометра или вход для ПИД регулятора 4-20 мА/0-10 В |
| Другие функции | Перезапуск после потери питания, поиск частоты, автоперезапуск при неисправности, ошибка перезапуска, торможение постоянным током, повышение крутящего момента, 2–3 проводное управление, функция ПИД регулятора |
| Интерфейс | RS485 (опция); Плата расширения: Modbus RTU/режим ASCII, от 4800 до 38400 бит/с, макс. 254 ПЧ на одной шине |
| Температурные условия для работы | от -10 °С до +50 °С – IP20; |
| Температурные условия для хранения | от -20 °С до +60 °С |
| Влажность | 0-95 %, без конденсата |
| Вибрация | 1g (9,8 м/с2) |
| EMI/EMS совместимость | Встроенный EMC фильтр класса А в соответствии с IEC61800-3, 1-й тип окружающей среды |
| Защита от низкого напряжения | Соответствует EN50178 |
| Защита | IP20 |
| Класс безопасности | UL508C |

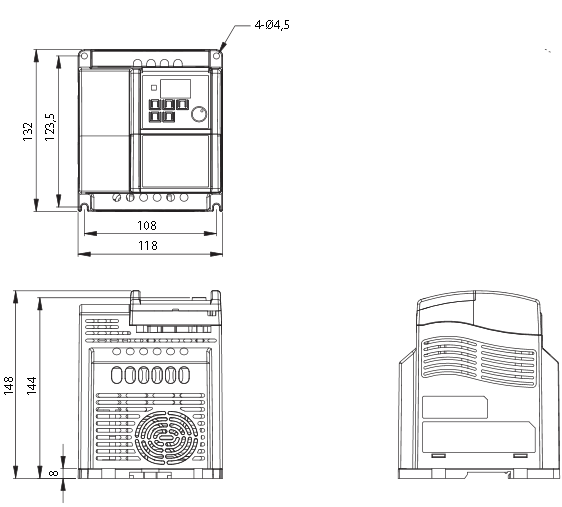

Габаритные размеры преобразователей частоты PFD55
