Серия преобразователей частоты PFD50 является продолжением серии PFD55. Преобразователи частоты Grandrive серии PFD50 являются современным многофункциональным решением частотно-регулируемого электропривода. Преобразователи данной серии имеют широкие функциональные и коммуникационные возможности, а благодаря компактным размерам еще и просты в монтаже. Преобразователи частоты PFD50 поддерживают как скалярное, так и векторное управление и отлично подходят для насосов, вентиляторов, компрессоров, подъемников, конвееров и др.
Преобразователи частоты PFD50 предназначены для управления трехфазными асинхронными электродвигателями мощностью от 4 до 11 кВт, обладают удобной панелью управления с люминисцентным дисплеем. Преобразователь PFD50 способен управлять электродвигателем как в скалярном, так и векторном режимах, а для быстрого останова механизма имеет функцию торможения постоянным током и встроенный тормозной блок (тормозной резистор поставляется отдельно). Встроенный фильтр электромагнитных помех (ЕМС-фильтр) 1 категории позволяет применять преобразователи Grandrive PFD50 даже в бытовых сетях. Встроенный ПИД-регулятор обеспечивает точное поддержание заданного процесса. Преобразователь PFD50 оснащен панелью управления со встроенным потенциометром для простого регулирования выходной частоты. Благодаря наличию встроенного интерфейса RS485 для связи по протоколу ModBus преобразователь наилучшим образом подходит для использования в АСУТП и системах диспетчеризации. Встроенная функция «спящий режим» снижает потребление электроэнергии и сохраняет ресурс, отключая электродвигатель, когда для поддержания заданных параметров процесса его работа не требуется. Двигатель повторно запускается, когда возникает такая необходимость.
В преобразователе частоты имеется функция квазирекуперативного торможения, запасающая электроэнергию в конденсаторе цепи постоянного тока при торможении двигателя и позволяющая дополнительно экономить электроэнергию при частых пусках и остановах механизма.
Благодаря функции режима пожара, преобразователь частоты PFD50 способен игнорировать все внешние аварийные ситуации, приводящие к срабатыванию внутренних защит, таких как перегрев ПЧ, обрыв фазы, превышение температуры двигателя и т.д. В режиме пожара преобразователь частоты будет работать на полной мощности, обеспечивая работу пожарных насосов до тех пор, пока сохраняется питание преобразователя частоты.
Основные преимущества:
- Скалярный и векторный режимы управления.
- Встроенный ПИД-регулятор.
- Встроенный ЕМС-фильтр.
- Встроенный тормозной блок.
- Встроенный Modbus RTU.
- «Летящий пуск» (пуск вращающегося двигателя).
- «Спящий» режим.
- Пожарный режим.
- Квазирекуперативное торможение.
Основные параметры преобразователей частоты PFD50
| Модель | Номинальная мощность, кВт | Номинальный ток, А | Габариты (ВхШхГ), мм | Вес, кг | Степень защиты |
|---|---|---|---|---|---|
| Grandrive PFD50-409 | 4 | 8,8 | 198 х 129 х 148 | 2,5 | IP20 |
| Grandrive PFD50-413 | 5,5 | 13 | 273 х 187 х 195 | 6,7 | IP20 |
| Grandrive PFD50-418 | 7,5 | 17,5 | 273 х 187 х 195 | 6,7 | IP20 |
| Grandrive PFD50-424 | 11 | 24 | 273 х 187 х 195 | 6,7 | IP20 |
Технические характеристики преобразователей частоты PFD50
Управление частотой
| Выходная частота | 0,01~650,00Гц |
| Пусковой момент | 150%/1Гц (Векторный режим) |
| Диапазон управления частотой | 1:50 |
| Точность установки частоты | Цифровой: 0,01Гц; Аналоговый: 0,06Гц/60Гц |
| Панель управления | Кнопки панели управления или потенциометр |
| Дисплей | Дисплей: параметр/значение параметра/ частота/линейное ускорение/постоянное напряжение/выходное напряжение/выходной ток/обратная связь ПИД регулирования/состояние входных и выходных клемм / температура теплоотвода/программное обеспечение/распознавание ошибки. |
| Установка внешнего сигнала | Внешний потенциометр/0-10 В/4-20 мА Управление кнопками вверх/вниз |
| Функция ограничения частоты | Установка max/min частоты и 3-х запрещенных частот |
Общее управление
| Частота коммутации | 1-16 кГц |
| В/Гц кривая | 18 предустановленных кривых/1 программируемая |
| Контроль разгона/торможения | 2 вида задания времени: разгона и торможения. 4 S-образные кривые |
| Программируемый аналоговый выход | 5 функций |
| Программируемый вход | 29 функций |
| Программируемый выход | 21 функций |
| Цифровые входы | NPN/PNP по выбору: 4 входа – стандарт (S1÷S4), дополнительные 2 – опция (S5÷S6) |
| Цифровой выход | Программируемые выходные реле RIA-RIB-RIC; R2A-R2B |
| Аналоговый вход (AI) | 2 входа 0-10 В, 0-20 мА |
| Другие функции | Тепловая защита двигателя, мониторинг нагрузки, ошибка подключения, ограничение на реверс, ограничение прямого пуска после подачи питания и восстановления после ошибки, фиксирование настроек. |
| Интерфейс | Стандартная плата RS485 (Modbus) |
| Температурные условия для работы | от -10 °С до +50 °С — IP20; |
| Температурные условия для хранения | от -20 °С до +60 °С |
| Влажность | 0-95 %, без конденсата |
| Вибрация | 20 Гц или меньше 1g (9 м/с2) 20~50 Гц 0.6G (5,88 м/с2) (В соответствии с МЭК 60068 - 2-6) |
| EMI/EMS совместимость | Встроенный EMC фильтр класса А в соответствии с IEC61800-3, 1-й тип окружающей среды с возможностью отсоединения |
| Защита | IP20 |

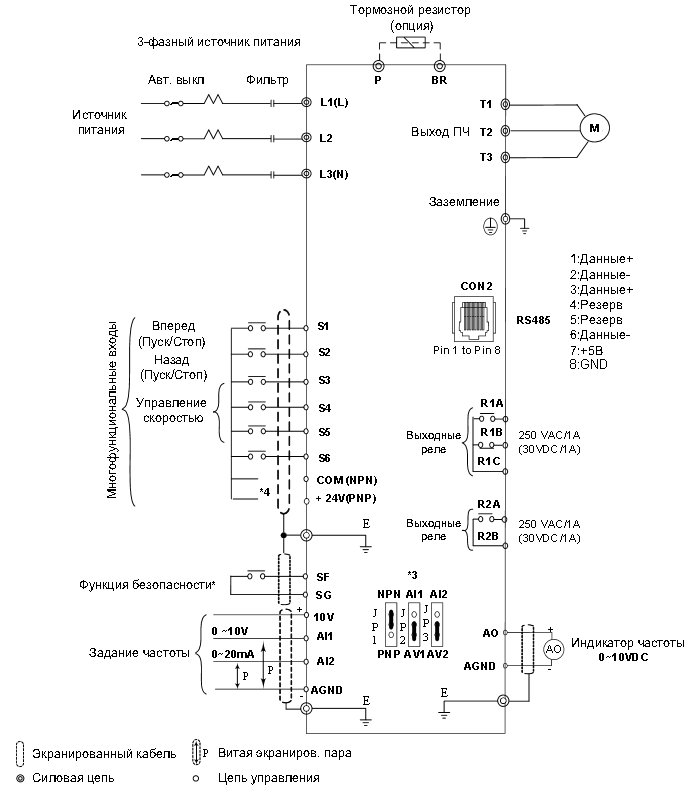

Пример подключения PFD50
