Преобразователи частоты Grandrive серия PFD20
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86

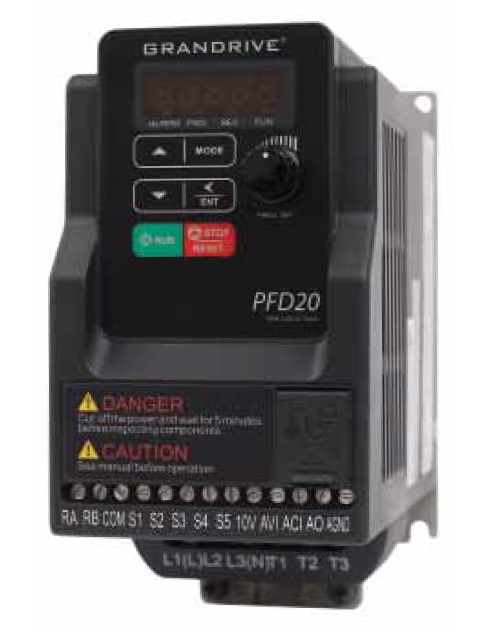

Преобразователи частоты PFD20 — это компактные преобразователи, предназначенные для управления трехфазными асинхронными электродвигателями в диапазоне мощностей от 0,75 до 1,5 кВт. Преобразователи данной серии имеют широкие функциональные и коммуникационные возможности, а благодаря компактным размерам еще и просты в монтаже. Преобразователи частоты PFD20 поддерживают как скалярное, так и векторное управление и отлично подходят для насосов, вентиляторов, компрессоров, подъемников, конвееров и др.
Преобразователи частоты PFD20, обладают удобной панелью управления с люминисцентным дисплеем. Встроенный фильтр электромагнитных помех (ЕМС-фильтр) 1 категории позволяет применять преобразователи Grandrive PFD20 даже в бытовых сетях. Встроенный ПИД-регулятор обеспечивает точное поддержание заданного процесса. Преобразователь PFD20 оснащен встроенным потенциометром для простого регулирования выходной частоты. Благодаря наличию встроенного интерфейса RJ45 для связи по протоколу ModBus преобразователь наилучшим образом подходит для использования в АСУТП и системах диспетчеризации. Встроенная функция «спящий режим» снижает потребление электроэнергии и сохраняет ресурс, отключая электродвигатель, когда для поддержания заданных параметров процесса его работа не требуется. Двигатель повторно запускается, когда возникает такая необходимость.
Технические характеристики
| Питание | Модель | Напряжение | Частота | Ток | Мощность | ЕМС- фильтр |
|---|---|---|---|---|---|---|
| 3 фазы | ||||||
| PFD20-401 PFD20-402 |
380-480В (+10-15%) |
50/60 Гц | 2,3 А 3,8 А |
0,75 кВт 1,5 кВт |
Да |
Основные характеристики
| Модель | PFD20 | |
|---|---|---|
| Способ управления | U/F или векторный | |
| Частота | ||
| Выходная | 0,01~650,00Гц | |
| Пусковой момент | 150%/1Гц (Векторный режим) | |
| Диапазон регулирования | 1:50 | |
| Точность установки скорости |
Цифровой вход: 0.01Гц Аналоговый вход:0.06Гц/60Гц |
|
| Установки | Панель: управление кнопками или потенциометр Внешний потенциометр:AI1(0/2~10 В), AI2(0/4~20 мА) Управление кнопками вверх/ вниз(группа 3) Установка частоты через цифровые входы. |
|
| Ограничение частоты | Установка макс./мин. частоты и трех запре- щенных частот. |
|
| Пуск | Функции | Пусковая панель, кнопка стоп Внешние клеммы: 2/3 проводное управление Операции в режиме скачка |
| Функции управления |
В/Гц кривая Несущая частота Управление разгоном и торможением Программируемый вход Программируемый выход |
6 программируемых и 1 встроенная 1~16кГц 2 вида задания времени: разгона и торможения. 4 S-образные кривые 19 функций (см. описание группы 3) 14 функций(см. описание группы 3) |
Руководство по быстрому запуску «Преобразователь частоты GRANDRIVE®»
| Функции управле- ния |
Аналоговый выход | 5 функций (см. описание группы 3) |
| Основные особенности | Монитор нагрузки, 16 программируемых скоростей, автозапуск, переключение разгона/торможения(2 этапа),выбор скорости и частоты, ПИД регулирование, бросок момента, перезапуск при ошибке, задание частоты при U/F пуске. |
|
| Дисплей | LED | Дисплей: параметр/значение параметра/частота /линейное ускорение/постоянное напряжение/выходное напряжение/ выходной ток/ обратная связь ПИД регулирования/состояние входных и выходных клемм/температура теплоотвода/программное обеспечение/распознавание ошибки. |
| Индикаторы на дисплее | Пуск/стоп/вперед/реверс | |
| За- щитные функции |
||
| Защита от перегрузки | Реле необходимые для защиты двигателя и преобразователя. | |
| Перенапряжение | >820В | |
| Понижение напряжения | <380В | |
| Перезапуск при мгновен- ном падении мощности |
Перезапуск при падении мощности. | |
| Предотвращение останова |
При разгоне/торможении/работе. | |
| Короткое замыкание на выходе |
Электронная защита цепи. | |
| Замыкание на землю | Электронная защита цепи. | |
| Дополнительные функции |
Радиатор для отвода тепла, авт. снижение частоты при увеличении температуры, ошибка подключения, ограничение на реверс. |
|
| Ограничение прямого пуска после подачи питания и восстановления после ошибки, фиксирование настроек. |
||
| Управление с тормозным резистором | ||
| Внешняя связь | Стандартная плата RS485 (Modbus) | |
| Окру- жающая среда |
||
| Рабочая температура | -10~50°C | |
| Условия хранения | -20~60°C | |
| Влажность | 95% или меньше (без конденсата) (в соответствии IEC 60068 - 2-78) | |
| Вибрация | 20Гц или меньше 1G(9.м/с2)20~50Гц 0.6G(5.88 м/с2) (В соответствии с МЭК 60068 - 2-6) |
|
| Класс защиты | IP20 | |
