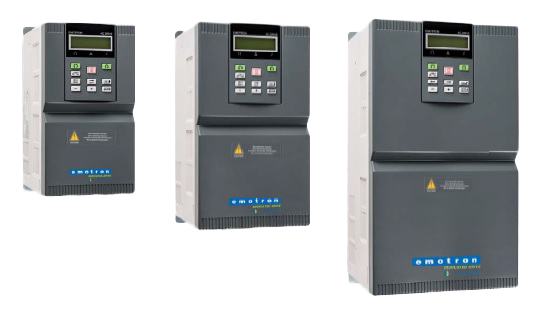

Преобразователи частоты Emotron серии VFX 2.0 - 2Y

Преобразователи частоты серии VFX 2.0 - 2Y — серия универсальных преобразователей частоты, разработанных для прецизионного управления скоростью и моментом асинхронных электродвигателей.

Инновационная технология прямого управления моментом DTC (Direct Torque Control) позволяет использовать преобразователи VFX 2.0 - 2Y для управления высокодинамичными механизмами, поддерживать высокий пиковый момент на малых скоростях, и обеспечивать вместе с тем плавный пуск и останов.

Сочетание прямого управления моментом, точного и плавного управления скоростью, эффективного динамического торможения делает серию преобразователей частоты VFX 2.0 -2Y идеальной альтернативой дорогостоящим сервомеханизмам и приводам с двигателями постоянного тока. Благодаря высокому быстродействию преобразователь частоты сравнивает текущий момент с заданным 40000 раз в секунду. Время реакции на изменение момента 1 мс, а точность поддержания скорости составляет 0,1 % без датчика и 0,01 % с энкодером (у обычного векторного управления время реакции 50–100 мс, а точность 1–2%).

Основные преимущества преобразователей частоты этой серии:

• Прямое управление моментом (технология DTC);
• Встроенный ПИД-регулятор;
• Использование двигателя в качестве датчика;
• Увеличение пикового момента двигателя — до 400 % от номинального;
• Встроенный EMC фильтр для всей линейки;
• До 28 заданных скоростей;
• Оптимизация процессов и потребления электроэнергии;
• Адаптация к контролерам управления приводами конвейров, грейферов, кранов;
• Режим ослабления поля для увеличения скорости двигателя (максимальная частота 400 Гц);
• Линейные и S-образные кривые разгона и торможения;
• Большой спектр защит (блокировка ротора, потеря двигателя, перенапряжение, перегрев и др.);
• 4 набора параметров;
• Функция управления механическим тормозом;
• Параметры в единицах процесса (м/с, т/ч и другие);
• Русифицированное меню;
• Увеличенный функционал за счет встроенного ПЛК дополнительных компараторов, триггеров, таймеров и виртуальных входов / выходов;
• Улучшенная вентиляция (ПЧ оснащены охлаждающим вентилятором с управляемой скоростью).

Управление скоростью или моментом

Преобразователи частоты VFX 2.0 обычно работают в режиме управления скоростью с компенсацией меняющихся нагрузок двигателя. Тем не менее контур момента остается активным, что позволяет установить ограничение момента.Управление скоростью или моментом может быть получено без датчика обратной связи, который требуется только в случаях с очень высокими требованиями к работе. Точное управление обеспечивается реальным алгоритмом прямого управления моментом, адекватной и устойчивой моделью двигателя и контроллером скорости, реализованным на двух процессорах DSP для получения наилучшего функционирования.

Увеличенный пиковый момент

Прямое управление моментом делает возможным увеличение момента двигателя до 400 % от номинального. Соотношение момент / ток остается линейным выше номинального момента. Благодаря этому легко вычислить перегрузку.

Электронный мониторинг нагрузки

Запатентованная функция мониторинга нагрузки позволяет отслеживать величину механической нагрузки на валу электродвигателя. Своевременное выявление недогрузок/перегрузок предотвращает возникновение опасных ситуаций, защищает оборудование от повреждений и вынужденного простоя. Контроль нагрузки осуществляется во всем диапазоне скоростей и не требует каких-либо дополнительных устройств или датчиков.

Отображение данных

Информация, представленная на дисплее, включает в себя следующее:

• Рабочие параметры: скорость, момент, напряжение, частота и т. д.
• Состояние привода и входов.
• Общее время работы и подключения.
• Потребленную энергию.
• Определяемые пользователем данные.
• Причину останова.

Точное движение и плавное управление

Преобразователи частоты VFX 2.0 могут быть настроены на широкий спектр применений. Наиболее общие из них — плавное управление механизмами типа кранов , конвейеров  и систем позиционирования, токарных станков, мельниц
