Поплавковый конденсатоотводчик КА 2X для пара температурой до 190 °С

Вернуться к: Поплавковые конденсатоотводчики Mankenberg


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Присоединение резьба/резьба, фланец/резьба 1x3/4A, 25x3/4A
Условное давление PN 1,6 МПа
Рабочее давление 0-1,3 МПа
Рабочая температура 190 °C

Описание

Поплавковый конденсатоотводчик КА2X предназначен для автоматического удаления конденсата, а также воздуха и других неконденсирующихся газов без потерь пара. Стабильно работает при изменении давления. Применяется в различных системах, подходит для использования на агрессивных рабочих средах и в пищевой промышленности. Полностью изготовлен из нержавеющей стали и имеет высокую коррозионную стойкость. Клапан имеет металлическое уплотнение. Простая установка и обслуживание в промышленных отраслях.

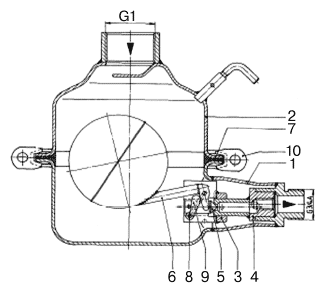

Спецификация

1. Корпус Нерж. сталь 1.4404
2. Крышка Нерж. сталь 1.4404
3. Направлющая седла Нерж.сталь 1.4571
4. Седло Нерж.сталь СrNiMo
5. Клапан Нерж.сталь СrNiMo
6. Рычажно-поплавковый механизм Нерж. сталь 1.4404/ 1.4571
7. Уплотнение TFE/P 70
8. Кламп Нерж. сталь 1.4571
9. Рычаг Нерж. сталь 1.4571
10. Хомут Нерж. сталь 1.4404

Расход, (кг/ч)

Перепад давления, (МПа)
0,01 0,02 0,05 0,1 0,2 0,4 0,6 0,8 1,0 1,2 1,3
220 320 710 980 1200 1200 1200 1200 1180 1030 950

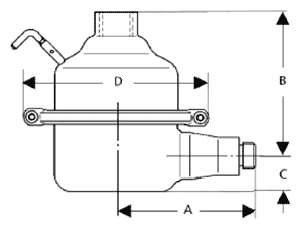

Размеры, (мм)

Размер, (мм) Вход – внутренняя резьба 1",
выход – внешняя резьба 3/4А		 Вход – фланцы DN25,
выход – внешняя резьба 3/4А
А 140 140
В 145 160
С 40 40
D 200 200
Масса, (кг) 2,6 3,5

G 1 x 3/4A
G 25 x 3/4A

Стандартная комплектация

  • Все элементы конструкции из нержавеющей стали
  • Быстросъемное крепление корпуса
  • Встроенный воздухоотводчик

Опции

  • Различные материалы уплотнений в зависимости от среды
  • Штуцер на крышке для присоединения газовой трубки
  • Может поставляться без воздухоотводчика
  • Специальные исполнения по запросу

Пример маркировки

KA2X 25 *16ST -13YV
