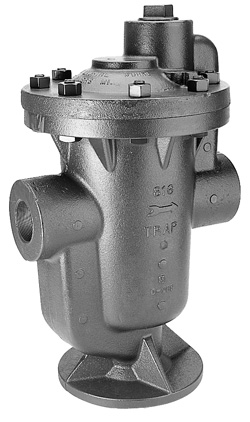

Конденсатоотводчик с опрокинутым поплавком серии 800
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение:
Конденсатоотводчик из чугуна серии 800 обеспечивает эффективный дренаж конденсата практически для всех типов паропотребляющего оборудования. Устройство рычага умножает усилие, создаваемое поплавком для открытия клапана, преодолевающее противодавление системы. Механизм является свободноплавающим, поэтому не существует фиксированных точек опоры рычага, вызывающих трение и износ. Конденсатоотводчик нечувствителен к загрязнению, так как выпускной клапан расположен в верхней части конденсатоотводчика, а частицы грязи стремительным потоком конденсата выносятся из конденсатоотводчика, обеспечивая эффект самоочистки. Открытый поплавок не сминается при гидроударе.
Присоединение
Резьбовое, фланцевое.
Технические характеристики
| модели 800 | модели 811–816, 814F–816F | |
|---|---|---|
| Максимально допустимое давление | 1,7 МПа | |
| Maксимальное противодавление | 99 % от входного давления | |
| Максимальное рабочее давление | 1,0 МПа | 1,7 МПа |
| Максимально допустимая температура | 232 °С | |
Спецификация
| 1. Корпус | Чугун ASTM A48 класс 30 |
| 2. Внутренние элементы | Нержавеющая сталь 304 |
| 3. Золотник и седло | Нержавеющая сталь 17–4PH |
Габаритные размеры
| Модель | R | Размеры, мм | Кол-во болтов | Масса, кг | ||
|---|---|---|---|---|---|---|
| B | C | D | ||||
| 800 | ½" | 138 | 127 | 70 | 6 | 2,3 |
| ¾" | ||||||
| 811 | ½" | 175 | 127 | 108 | 2,7 | |
| ¾" | ||||||
| 1" | 133 | |||||
| 812 | ½" | 230 | 165 | 137 | 6,8 | |
| ¾" | ||||||
| 813 | ¾" | 298 | 197 | 179 | 12,5 | |
| 1" | ||||||
| 814 | 1" | 346 | 229 | 198 | 8 | 20,0 |
| 1/4" | ||||||
| 815 | 1" | 413 | 260 | 203 | 32,2 | |
| 1/4" | ||||||
| 1 ½" | ||||||
| 2" | ||||||
| 816 | 2" | 541 | 330 | 279 | 59,4 | |
| 2 ½" | ||||||
Габаритные размеры
| Модель | DN | Размеры, мм | Кол-во болтов | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| B | C | CC | D | ||||
| 814F | 25 | 346 | 203 | 315 | 198 | 8 | 24 |
| 32 | 320 | 26 | |||||
| 815F | 40 | 413 | 229 | 345 | 205 | 39 | |
| 50 | 355 | 41 | |||||
| 816F | 50 | 541 | 292 | 415 | 279 | 68 | |
| 65 | 420 | 70 | |||||
Примечание
Фланцевое исполнение возможно для моделей 814F, 815F, 816F.
Для моделей 800-816 возможна поставка с дополнительными опциями:
