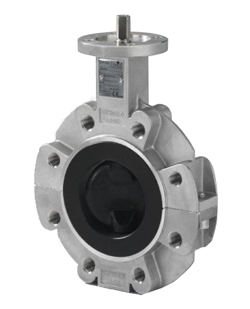

Дисковые поворотные затворы серии SBP, футерованные пластомерами

sbp-scheme002
sbp-scheme001


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


sbp-scheme002
sbp-scheme001
Описание

Применение

Футерованные дисковые поворотные затворы применяются в качестве запорной и регулирующей арматуры на трубопроводах, транспортирующих химически активные, агрессивные и абразивные жидкости, газы и порошкообразные вещества в химической, фармацевтической, металлургической, нефтегазовой, пищевой и других отраслях промышленности.

Описание

  • Герметичность по классу А (ГОСТ 9544-2005) обеспечивает специальная конструкция седлового уплотнения и динамического уплотнения штока.
  • Широкая область применений за счет многообразия материалов футеровки, корпуса, диска.
  • Диск затвора изготавливается из сплавов, устойчивых к агрессивным химическим средам (Duplex, Hastalloy).
  • Покрытие диска из PFA обеспечивает больший срок службы по сравнению с PTFE.
  • Специальное исполнение для взрывоопасных сред по стандарту ATEX (опция).
  • Различные варианты управления: голый шток, рукоятка, электропривод, пневмопривод, редуктор.
  • Обеспечение большей надежности конструкции за счет объединения диска и штока в одну деталь.
  • Геометрия диска оптимизирована для плавного регулирования потока.
  • Материалы седла и диска подобраны с учетом снижения коэффициента трения и снижения момента открытия/закрытия затвора.
  • Разборная конструкция обеспечивает простоту замены диска и седла затвора.
  • Не требуют регулярного обслуживания.

Испытания

  • Испытания на герметичность по EN 12266-1, герметичность класса A.
  • Испытания целостности футеровки электроискровым способом под напряжением 35 кВ.

Пример заказов оборудования

SBPW-050/16-W-G10-A80-E68-K16-U85-DD — затвор дисковый, футерованный пластомерами, DN 50 мм, межфланцевый, корпус стальной(WCB), уплотнения – тефлон, силикон, шток – Duplex, оболочка – PFA, форма штока – двойное D.

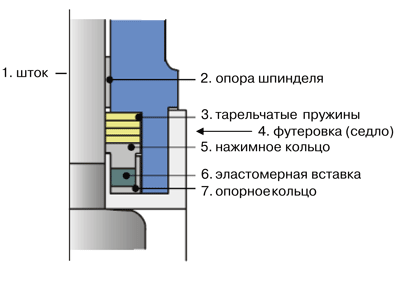

Динамическое уплотнение по штоку (стандарт)

Отбортовка футеровки для предотвращения контакта рабочей среды со штоком (1) подпружинена эластомерной вставкой (6). На вставку через нажимное кольцо (5) передается усилие напряженных при сборке дисковых пружин (3). Опорное кольцо (7) служит для передачи давления в направлении шпинделя (1). Под давлением происходит упругая деформация отбортовки футеровки и она плотно прижимается к поверхности штока независимо от условий эксплуатации.



Технические характеристики

Условный диаметр 25 - 1000 мм
Рабочее давление* 0,1 кПа...1,6 МПа
Рабочая температура* -40 ° С...+220 °С
Строительная длина DIN EN 558-1, ASME B16.10
Фланцы согласно DIN PN 1,0/1,6 МПа соотв. ASME B16.10
Фланец под привод соотв. ISO 524
Класс герметичности А, ГОСТ 9544-2005
Присоединение межфланцевое
Варианты управления голый шток, рукоятка, электро- или пневмопривод, редуктор

* В зависимости от применяемых в конструкции пластомеров.

Возможные исполнения

Корпус - углеродистая сталь WCB
- нержавеющая сталь AISI 316
Футеровка корпуса - PTFE (стандарт)
- PTFE- AS
- UHMWPE
- PP
- PTFE-T
Диск - нержавеющая сталь Duplex (стандарт)
- титан
- сплав Hastalloy
Футеровка диска** - PFA (стандарт)
- PFA-AS
- PVDF
- ETFE
Упругие элементы - силикон (стандарт)
- FPM (Viton)
- EPDM

** Имеется также исполнение диска без покрытия.

Уплотнения по стандарту TA-Luft (по заказу)

  1. Основное уплотнение по штоку - эластомерная вставка и два кольцевых уплотнения, поджатые пакетом тарельчатых пружин.
  2. Вторичное уплотнение по штоку - кольцевое уплотнение.
  3. Третье уплотнение находится между половинами корпуса, эластомер.
