Для нейтральных газов, горячей и холодной воды в системах тепло- и водоснабжения. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80.
Исполнение
Оцинкованная сталь. Фланец с резьбовым хвостовиком изготавливается из литого воротникового фланца.
Технические характеристики
DN
15-100 мм
PN
1,6 МПа
Температура
от -40 °С до +300 °С

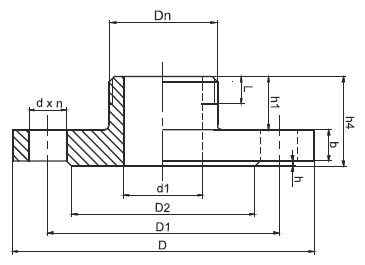

Параметры фланцев, PN 16 бар (1,6 МПа)
DN, (мм)
Размеры, (мм)
n, (шт)
Номинальный диаметр болтов или шпилек
d1
D1
D2
D
h
b
h4 макс.
h1
L
Dn
d
PN 1,6 МПа (16 кгc/см2)
15
12
66
46
94
2
12
30
16
10
½"
14
4
М 12
20
18
75
58
105
2
12
30
17
10
¾"
14
4
M 12
25
25
85
68
115
2
12
34
19
11
1"
14
4
M 12
32
31
100
78
135
2
13
37
21
13
1¼"
18
4
M 16
40
38
110
88
145
3
13
43
23
15
1½"
18
4
M 16
50
49
125
102
160
3
13
45
25
17
2"
18
4
M 16
65
66
145
122
180
3
15
47
32
26
2½"
18
4
M 16
80
78
160
133
195
4
17
50
33
27
3"
18
4
M 16
100
96
180
158
215
4
17
