Установка поддержания давления Flexcon MPR-S (управление с помощью насосов)



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Область применения

АУПД Flexcon MPR-S используется для поддержания постоянного давления, компенсации температурных расширений, деаэрации и компенсации потерь теплоносителя в закрытых системах отопления или охлаждения.

Основные характеристики

Объем бака 200-5000 л
Максимально допустимое
избыточное давление
10/16/25 бар
Максимально допустимое содержание
этиленгликоля в теплоносителе
30 %
Максимально допустимая рабочая
температура, действующая на диафрагму
70 °С*
Максимально допустимая температура
теплоносителя в системе отопления
120 °С

*Если температура системы в месте подключения установки превышает 70 °С, необходимо использовать промежуточную емкость Flexcon VSV, которая обеспечивает охлаждение рабочей жидкости перед установкой.

Назначение установки Flexcon MPR-S

Поддержание давления

АУПД Flamco Flexcon MPR-S поддерживает требуемое давление в системе в узком диапазоне во всех режимах эксплуатации, а также компенсирует тепловые расширения теплоносителя в системах отопления или охлаждения.

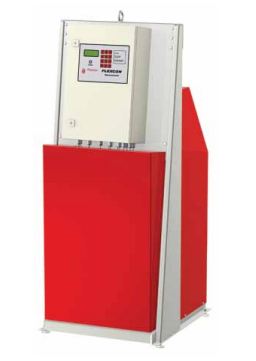

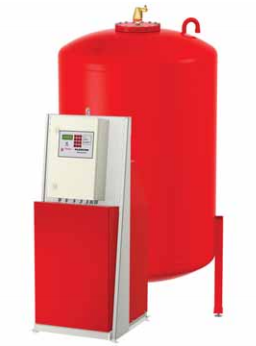

В стандартном исполнении установка АУПД Flexcon MPR-S состоит из следующих частей:

  • мембранный расширительный бак;
  • блок управления;
  • подсоединение к баку.

Вода и воздушная среда в баке разделены заменяемой мембраной из высококачественной бутиловой резины, которая характеризуется очень низкой газовой проницаемостью.

Принцип действия

При нагреве теплоноситель в системе расширяется, что приводит к росту давления. Датчик давления фиксирует это повышение и посылает калиброванный сигнал на блок управления. Блок управления, который с помощью датчика веса (наполнения) постоянно фиксирует значения уровня жидкости в баке, открывает соленоидный клапан на линии перепуска, через который излишки теплоносителя перетекают из системы в мембранный расширительный бак (давление в котором равно атмосферному). По достижению заданного значения давления в системе соленоидный клапан закрывается и перекрывает поток жидкости из системы в расширительный бак. При охлаждении теплоносителя в системе его объем уменьшается и давление падает.
  • Если давление падает ниже установленного уровня, то блок управления включает насос. Насос работает до тех пор, пока давление в системе не поднимется до установленного уровня. Постоянный контроль уровня воды в баке защищает насос от «сухого» хода, а также предохраняет бак от переполнения.
  • Если давление в системе выходит за рамки минимального или максимального, то, соответственно, срабатывает один из насосов или один из соленоидных клапанов.

В случае если не хватает производительности 1 насоса в напорной линии, то будет задействован 2-ой насос (блок управления MPR-S 2.2...2.7). АУПД Flexcon MPR-S с двумя насосами имеет систему безопасности: если один из насосов или соленоидов выходит из строя, автоматически включается второй. Если значение давления в системе будет превышать максимально допустимое, то для выравнивания давления и защиты соленоидного клапана и клапана ручной регулировки в линии перепуска предусмотрен перепускной клапан (регулятор давления до себя), который пропустит объем теплоносителя через линию байпаса в расширительный бак.

Чтобы выровнять время наработки насосов и соленоидов во время работы установки и увеличить срок службы установки в целом, в двунасосных установках используется система переключения «рабочий-резервный» между насосами и соленоидными клапанами (ежедневно). Сигналы об ошибках, касающиеся значения давления, уровня заполнения бака, работы насоса и соленоидного клапана отображаются на экране панели управления. Выбор различных типоразмеров баков, возможность подключения нескольких баков параллельно, различные насосные группы и возможность программирования системы управления позволяют настроить параметры работы АУПД Flexcon MPR-S для любой системы отопления или охлаждения.

Деаэрация

Деаэрация в Flexcon MPR-S основывается на принципе понижения давления (дросселирования). Когда теплоноситель под давлением (обычно = 6 бар) входит в расширительный бак установки (безнапорный или атмосферный), способность газов растворяться в воде уменьшается. Воздух выделяется из воды и выводится через воздухоотводчик, установленный в верхней части бака.

Подпитка

Автоматическая подпитка компенсирует потери объема теплоносителя, происходящие из-за утечек и деаэрации. Система контроля уровня автоматически активирует функцию подпитки, когда требуется, и теплоноситель в соответствии с программой поступает в бак. Когда достигается минимальный уровень теплоносителя в баке (обычно = 6 %), соленоид на линии подпитки открывается. Объем теплоносителя в баке будет увеличен до необходимого уровня (обычно = 12 %). Это предотвратит «сухую» работу насоса. В стандартную комплектацию узла подпитки АУПД Flexcon MPR-S входит импульсный расходомер, с помощью которого объем подпитки может задаваться как в литрах, так и по времени.

Основные элементы АУПД Flexcon MPR-S

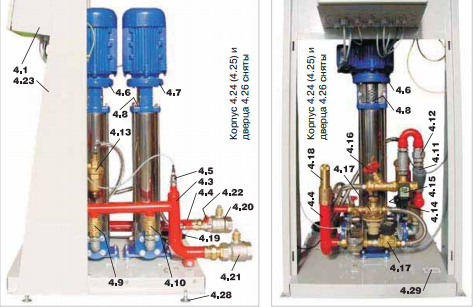

Спецификация

4.1 Шкаф управления F141 4.16 Клапан ручной настройки, HRV
4.2 Панель управления. Дисплей, клавиатура, дисплей
LED, выводящий сообщение об ошибке, подсказки
4.17 Узел линии подпитки (импульсный расходомер
воды, обратный клапан, соленоидный клапан V4,
редукционный клапан, фильтр)
4.3 Линия нагнетания 4.18 Предохранительный клапан (2 бар)
4.4 Всасывающий патрубок 4.19 Сигнальная линия датчика веса
4.5 Датчик давления 4.20 Шаровой кран, подсоединение к баку
4.6 Насос 1 4.21 Шаровой кран, подсоединение к системе
4.7 Насос 2 4.22 Шаровой кран, подсоединение к линии подпитки, Ру 10
4.8 Воздушник насоса 4.23 Стойка шкафа управления
4.9 Обратный клапан 1 4.24 Корпус
4.10 Обратный клапан 2 4.25 Крепление корпуса (1-8)
4.11 Фильтр 4.26 Съемная дверь
4.12 Перепускной клапан (MPR-S Pу 25) 4.27 Рым-болт, максимальная нагрузка 250 кг
4.13 Перепускной клапан, uV 4.28 Регулировочные винты высоты установки
4.14 Соленоидный клапан 1 4.29 Шильдик блока управления MPR-S
4.15 Соленоидный клапан 2 (MPR-S Pу 25)
