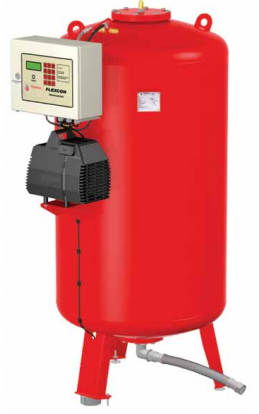

Установка поддержания давления Flexcon М-К (управление с помощью компрессоров)



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Область применения

АУПД Flexcon M-K используется для поддержания постоянного давления, компенсации температурных расширений и компенсации потерь теплоносителя в закрытых системах отопления или охлаждения.

Основные характеристики

Объем бака 400-10000 л
Максимально допустимое избыточное
давление
3/6/10 бар
Максимально допустимое содержание
этиленгликоля в теплоносителе
50 %
Максимально допустимая рабочая
температура, действующая на мембрану(диафрагму)
70 °С*
Максимально допустимая температура
теплоносителя в системе отопления
120 °С

*Если температура системы в месте подключения установки превышает 70 °С, необходимо использовать промежуточную емкость Flexcon VSV, которая обеспечивает охлаждение рабочей жидкости перед установкой (см. гл. «Промежуточная емкость VSV»).

Назначение установки Flexcon М-К

Поддержание давления

АУПД Flexcon M-K поддерживает требуемое давление в системе в узком диапазоне (± 0,1 бар) во всех режимах эксплуатации, а также компенсирует тепловые расширения теплоносителя в системах отопления или охлаждения. В стандартном исполнении установка АУПД Flexcon М-К состоит из следующих частей:

  • мембранный расширительный бак;
  • блок управления;
  • подсоединение к баку.
Вода и воздушная среда в баке разделены заменяемой мембраной из высококачественной бутиловой резины, которая характеризуется очень низкой газовой проницаемостью.

Принцип действия

При нагреве теплоноситель в системе расширяется, что приводит к росту давления. Расширившийся объем воды поступает в мембранный расширительный бак, сжимая воздух. Датчик давления фиксирует это повышение давления и посылает калиброванный сигнал на блок управления. Блок управления, который непрерывно отслеживает значение уровня жидкости при помощи датчика веса (наполнения), в свою очередь, открывает соленоидный клапан, если давление превышает заданное. Воздух выходит через соленоидный клапан, вызывая снижение давления. Когда давление достигает заданного значения, клапан закрывается. При охлаждении воды в системе отопления объем уменьшается. При этом вода направляется из расширительного бака обратно в систему. Воздушное пространство в баке увеличивается, вызывая падение давления. Если давление падает ниже заданного, то включается компрессор. Компрессор работает до тех пор, пока давление не достигнет заданного значения.

Таким образом, давление системы поддерживается в заранее установленных пределах. Сигналы об ошибках, касающиеся значения давления, уровня заполнения бака, работы компрессора и соленоидного клапана, отображаются на панели управления.

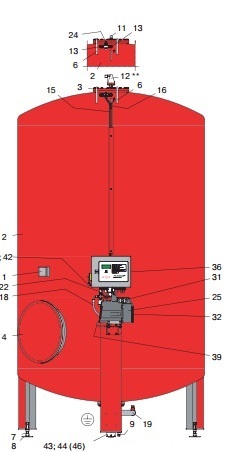

Основные элементы АУПД Flexcon M-K



1. Шильдик 25. Компрессор 1 (безмасляный) K01-KO3
2. Расширительный бак (сталь) 26. Компрессор 2 (безмасляный) K01-KO3**
3. Смотровое отверстие 27. Компрессор 1 (безмасляный) KO4
4. Смотровое отверстие Ду 500 мм
(M-K/S 6500-10000 литров)
28. Компрессор 2 (безмасляный) KO4 **
5. Рым-болт 29. Компрессор 1; 2 (безмасляный) L6-L14, 3 х 380 B***
6. Конструктивная защита 30. Выключатель
7. Регулятор высоты ножки бака 31. Крышка компрессора
8. Опора ножки бака (M-K/S6500-10000 литров) 32. Воздухозаборник компрессора
9. Установочный винт 33. Шаровой кран (дренаж бака) ***
10. Воздушный клапан 34. Шаровой кран (подсоединение к системе) ***
11. Глухая гайка (защита воздушного клапана) 35. Шаровой кран (дренаж конденсата)
12. Автоматический воздухоотводчик ** 36. Flexcon-модуль (M-K/S)
13. Быстроразъемное соединение (для
подключения дополнительного бака (-ов)
37. SDS-модуль (M-K/U)
14. Гибкий соединительный шланг для соединения 1 или 2 дополнительных баков (сжатый воздух)** 38. SDS-модуль DirectS (модуль для подключения компрессора 3 x 380 В к блоку управления)***
15. Гибкий шланг (подвод сжатого
воздуха для поддержания давления)
39. Электрическое подключение компрессора 1 (компрессора 2 **)
16. Гибкий шланг датчика давления 40. Электрическое подключение SDS-модуля
17. Гибкий шланг M-K 400-3500 литров 41. Сигнальный кабель датчика давления
18. Гибкий шланг для 1-го и 2-го** компрессора 42. Датчик давления
19. Гибкий шланг для подсоединения к
системе M-K/U, M-K/S 400-10000 л
43. Сигнальный кабель датчика веса (наполнения)
20. J-образное подсоединение, M-K 400-3500 л 44. Датчик веса (наполнения)
21. Подсоединение, M-K/U; M-K/S 45. Датчик разрыва мембрана
22. Узел поддержания давления (предохранительный клапан, воздухоотводчик, соленоидный клапан, запорный клапан) 46.
