Дисковые поворотные 2-х эксцентриковые затворы «Стейнвал»

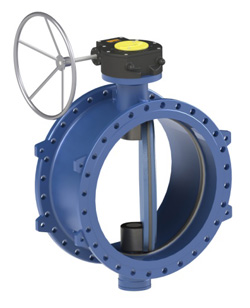

Дисковые поворотные 2-х эксцентриковые затворы «Стейнвал» ВС

• DN (диаметр): 200–2000 мм;
• PN(давление): 1,0/1,6 МПа;
• Диапазон температур: от –10 до +80 °С.

Дисковые поворотные затворы применяются практически во всех отраслях промышленности и предназначены для открывания, закрывания или ручной регулировки потока пара, воды и других жидкостей.

Новый продукт компании АДЛ — дисковый поворотный фланцевый 2-х эксцентриковый затвор «Стейнвал» серии BC с мягким седловым уплотнением. Использовать оборудование можно для систем вентиляции, водоснабжения и канализации. Двухэксцентриковые затворы «Стейнвал» производства АДЛ полностью сделаны из высокопрочного чугуна ВЧ40 (GGG40), благодаря этому конструкцию можно использовать для самых разных сред.

Качественное оборудование, продуманное до мелочей

Мы сами разработали и произвели дисковые поворотные 2-х эксцентриковые затворы «Стейнвал» ВС, и поэтому гарантируем высокое качество оборудования. Наши инженеры продумали конструкцию до мельчайших деталей и сделали ее максимально надежной и удобной.

• Диск затвора соединяется с валом надежным шпоночным соединением.
• Возможность дистанционного управления с помощью затвора с удлинением штока.
• Тип присоединения — фланцевый — самый надежный, герметичный и популярный.
• Высокая пропускная способность, регулировать которую можно с помощью редуктора или электропривода.
• Конструкция предусматривает замену седлового уплотнения.
• Эпоксидное покрытие 250 мкм.
• Малый вес и длина затвора.
• Простота монтажа оборудования.

Двухэксцентриковый затвор — это конструкция, в которой ось вала отстоит от оси корпуса затвора на некотором расстоянии по двум направлениям, а диск практически полностью отходит от седла даже при незначительном угле поворота. Результат — полная герметизация по всему диску, уменьшение трения, износа и задира уплотнений. Другими словами, 2-х эксцентриковый затвор «Стейнвал» прослужит гораздо дольше, чем затвор с симметричным диском.

Надежные затворы, которые прослужат много лет

Диск затворов «Стейнвал» ВС представляет собой плоский обтекаемый профиль, благодаря чему потери напора в затворе значительно уменьшаются. Кроме этого, конструкция диска с двойным эксцентриситетом значительно сокращает износ и крутящий момент при открытии, повышая количество циклов открытия-закрытия.

Дисковые поворотные 2-х эксцентриковые затворы «Стейнвал» ВС соответствуют классу герметичности А по ГОСТу 54808-2011 в обоих направлениях потока. Сменное уплотнение по диску выполнено с помощью материала EPDM — стойкой к химическим и агрессивным средам резины, которой не страшны температуры от -50° до +150°.
Вся продукция АДЛ соответствует требованиям качества и безопасности. В частности, затворы «Стейнвал» сертифицированы в соответствии с требованиями «Технического регламента таможенного союза».
