Бункерный шиберный затвор Orbinox серии BC, квадратного сечения



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Тип ВС

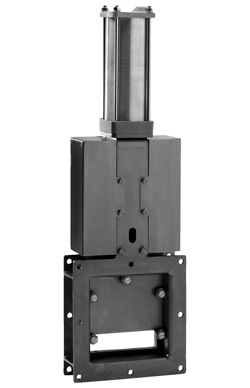

Ножевые затворы квадратного сечения Orbinox типа BC предназначены для применения в различных отраслях промышленности. Главным образом, затворы используются на выходе бункера.

Конструкция корпуса и седлового уплотнения исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:

  • Очистные сооружения
  • Химическая промышленность
  • Пищевая промышленность
  • Энергетика

Максимальное рабочее давление

От 150 х 150 до 600 х 600 – 0,1 МПа.

Стандартно фланцевое присоединение. Более полную информацию о габаритных размерах шиберных затворов и фланцевом присоединении Вы можете найти в каталоге «Оборудование Orbinox (Испания)».

Спецификация

1. Корпус Углеродистая сталь AISI 316
2. Нож AISI 304 AISI 316
3. Седловое уплотнение Металл или EPDM
4. Уплотнение по корпусу ST
5. Крышка сальника Углеродистая сталь AISI 316
6. Пластины крепления Углеродистая сталь AISI 316
7. Направляющие Углеродистая сталь или AISI 316 +Нейлон или PTFE
8. Бугель Углеродистая сталь с эпоксидным покрытием
9. Шток AISI 430
10. Ходовая гайка Латунь
11. Втулка Нейлон
12. Фрикционная прокладка Латунь
13. Штурвал ∅ ≤ 310 мм: ковкий чугун/∅ ≥ 410: GG25 (серый чугун)
14. Защита штока Углеродистая сталь с эпоксидным покрытием
15. Колпачок Пластик

Примечание: *Затворы большего условного прохода поставляются на заказ.

Корпус

Полнопроходное исполнение обеспечивает шиберному затвору высокую пропускную способность минимальные потери давления.

Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.

Направляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную и плавную работу.

Нож

Cтандартное исполнение из нержавеющей стали.

Нож отполирован с обеих сторон для предотвращения защемления и повреждения уплотнений.

Специальная конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора.

По запросу материал ножа может быть изменен для использования на более высоких параметрах.

Уплотнение по корпусу

Долговечное уплотнение из нескольких витков плетеного синтетического волокна c PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения.

Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.

Шток

Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока.

Для затворов с выдвижными штоками предусмотрен защитный кожух, предназначенный для защиты штока затвора от пыли.

Управление

Возможны варианты комплектации затвора штурвалом (выдвижной/невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом.







Бугель

Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали).

Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.

Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую электростатическую и коррозионную стойкость, а также высокоэстетичный вид затвора.

Стандартный цвет шиберных (ножевых) затворов Orbinox – синий.

Дополнительные опции затвора серии ВС

Защитная крышка

Обеспечивает герметичное уплотнение и предназначена для использования на агрессивных средах.

Снижает необходимость в техническом обслуживании и ремонте сальника (рис.1).

Система очистки

Система очистки посредством продувочных (промывных) каналов позволяет очищать затвор без демонтажа от отложений, которые уменьшают проходное сечение затвора, а также затрудняют его закрытие

В зависимости от транспортируемой среды в качестве продувочного (промывного) агента могут использоваться воздух, пар, а также различные жидкости.

Нестандартне затворы

Компания ТЭКНА поставляет затворы на нестандартные параметры: большие диаметры и/или давления, нестандартные материалы, а также специальные конструкции затворов.

Материалы

Стандартное исполнение – углеродистая сталь и AISI 316, возможно исполнение из специальных сплавов (254SMO, хастелой – жаропрочный сплав на никелевой основе и т. д.).

Управление

Ручное:

  • штурвал (с выдвижным или невыдвижным штоком)
  • цепной
  • рычажный
  • конический редуктор

Сервоприводы:

  • электрический
  • пневматический*
  • гидравлический

Аксессуары:

  • механические ограничители
  • устройства блокировки
  • ручные дублеры
  • соленоидные клапаны
  • позиционеры
  • концевые выключатели
  • бесконтактные выключатели
  • удлинения штока

Примечание: *Более полную информацию о затворе с пневмоприводом одностороннего действия Вы можете найти в каталоге «Оборудование Orbinox (Испания)». .
