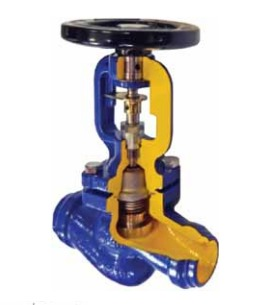

Вентиль запорный под сварку с сильфонным уплотнением Zetkama 237l
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для пара, горячей и холодной воды в системах тепло и водоснабжения, для неагресивных сред.
Присоединение
Под сварку
Технические характеристики
| Максимально допустимое давление | 4,0 МПа |
| Максимально допустимая температура | +400 °С |
Спецификация
| 1. Корпус нерж. сталь | G-X5CrNiMo19-11-2 |
| 1,2. Седло | DN 15–50 X5CrNiMo17-12-2 DN 65–100 стеллит |
| 2. Крышка | нерж. сталь G-X5CrNiMo19-11-2 |
| 3. Шток | нерж. сталь X6CrNiMoTi17-12-2 |
| 4. Штурвал | Сталь |
| 5. Диск | нерж. сталь X6CrNiMoTi17-12-2 |
| 6. Сильфон | X6CrNiMoTi17-12-2 |
| 7. Уплотнение штока | Графит |
| 8. Уплотнение крышки | Графит + CrNiSt |
| 9. Болт | A4–70 |
| 10. Гайка | A4 |
Размеры
| DN | L | H | Dk | A | B | масса |
|---|---|---|---|---|---|---|
| мм | кг | |||||
| 15 | 130 | 190 | 125 | 22 | 17,3 | 3,0 |
| 20 | 150 | 190 | 125 | 28 | 22,3 | 3,3 |
| 25 | 160 | 190 | 125 | 35 | 28,5 | 3,6 |
| 32 | 180 | 195 | 125 | 44 | 37,2 | 4,0 |
| 40 | 200 | 240 | 200 | 50 | 43,1 | 7,2 |
| 50 | 230 | 240 | 200 | 61 | 54 | 8,1 |
| 65 | 290 | 270 | 250 | 77 | 68,9 | 13,0 |
| 80 | 310 | 300 | 250 | 91 | 80,9 | 18,0 |
| 100 | 350 | 450 | 300 | 117 | 104,3 | 34,7 |
Зависимость «Температура — Давление»
| Температура С | Давление МПа |
|---|---|
| –60 | 4,0 |
| –10 | 4,0 |
| 100 | 4,0 |
| 150 | 3,63 |
| 200 | 3,37 |
| 250 | 3,18 |
| 300 | 2,97 |
| 350 | 2,85 |
| 400 | 2,74 |
