Кран шаровый двухходовой из нержавеющей стали серии BV16, неполнопроходной DN 8 – 50 мм, PN 4,0/6,3 МПа
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Шаровые краны BV16 используются в качестве запорной трубопроводной арматуры на следующих средах: вода, пар (до 0,8 МПа), сжатый воздух (до 0,6 МПа), спирты (до 0,6 МПа), слабоагрессивные среды. Конструкция полупроходная.
Технические характеристики
| Максимальное давление | 4,0 МПа |
| Специсполнение | 6,3 МПа |
| Максимальная рабочая температура | 200 °С |
| Специсполнение | 220 °С |
| Присоединение | внутренняя резьба BSP |

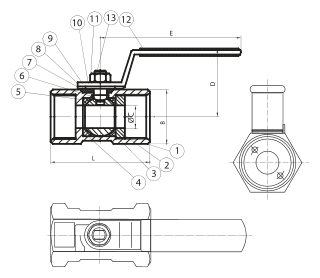

Спецификация
| 1. Корпус | Нерж. сталь 1.4408 |
| 2. Крепежное кольцо | Нерж. сталь 1.4408 |
| 3, 4. Седло | PTFE |
| 5. Шар | Нерж. сталь AISI 316 |
| 6. Шток | Нерж. сталь AISI 316 |
| 7. Упорная шайба | PTFE |
| 8. Уплотнение штока | PTFE |
| 9. Плоская шайба | Нерж. сталь AISI 304 |
| 10. Ручка | Нерж. сталь AISI 304 |
| 11. Гайка | Нерж. сталь AISI 304 |
| 12. Покрытие ручки | Винил |
| 13. Гроверная шайба | Нерж. сталь AISI 304 |
Габаритные размеры и технические данные
| DN | Размеры, (мм) | Масса, (кг) | |||||
|---|---|---|---|---|---|---|---|
| мм | дюймы | ∅С | В | L | D | E | |
| 8 | 1/4" | 5 | 17,1 | 39 | 35 | 64 | 0,07 |
| 10 | 3/8" | 7 | 20,7 | 44 | 37 | 70 | 0,1 |
| 15 | 1/2" | 9,2 | 24,8 | 57 | 44 | 90 | 0,16 |
| 20 | 3/4" | 12,5 | 31,4 | 58 | 47 | 90 | 0,25 |
| 25 | 1" | 15 | 38,2 | 71 | 50 | 103 | 0,43 |
| 32 | 1 1/4" | 20 | 47 | 78 | 57 | 103 | 0,7 |
| 40 | 1 1/2" | 25 | 53 | 83 | 69 | 127 | 0,83 |
| 50 | 2" | 32 | 65,2 | 100 | 75 | 127 | 1,5 |

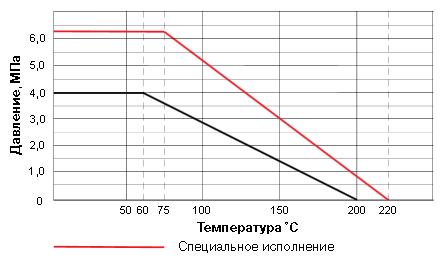

Диаграмма «Температура – Давление»
Коэффициент пропускной способности, м3/ч
| DN, (мм) | |||||||
|---|---|---|---|---|---|---|---|
| 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 2,4 | 4,7 | 8,1 | 15 | 18 | 38 | 60 | 105 |
