Кран шаровый двухходовой из нержавеющей стали BV18 DN 15–150 мм, PN 1,6/4,0 МПа

Вернуться к: Краны шаровые BV из нержавеющей стали


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Применение

Используется в качестве запорной арматуры на средах: вода, пар, спирты, сжатый воздух, слабоагрессивные среды. Конструкция полнопроходная, разборная.

Технические характеристики

  DN 15–50 DN 65–150
Максимально допустимое давление 4,0 МПа 1,6 МПа
Рабочая температура –60...+220 °С
Присоединение фланцевое по DIN (EN1092-1)

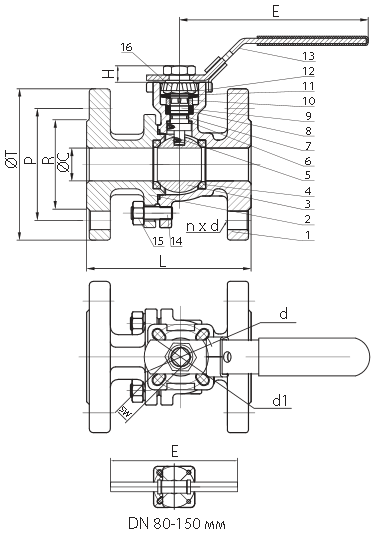

Спецификация

1. Корпус Нерж. сталь CF-8M
2. Корпус отв. часть Нерж. сталь CF-8M
3. Шар Нерж. сталь 316
4. Седло PTFE+CG
5. Уплотение корпуса PTFE
6. Упорная шайба PTFE
7. Уплотн. кольцо VITON
8. Набивка PTFE
9. Шток Нерж. сталь 316
10. Сальник Нерж. сталь 316
11. Тарельчатая шайба Нерж. сталь 301
12. Гайка Нерж. сталь 304
13. Рукоятка Нерж. сталь 201
14. Шпилька Нерж. сталь 304
15. Гайка Нерж. сталь 304
16. Стопорная шайба Нерж. сталь 304

Габаритные размеры и технические данные

DN, мм Размеры, (мм) Масса, (кг)
L E T P R H d x n d d1 SW
15 115 130 95 65 45 12 4 x 14 42 50 11 2,4
20 120 130 105 75 58 12 4 x 14 42 50 11 3,0
25 125 160 115 85 68 12 4 x 14 42 50 11 3,5
32 130 160 140 100 78 12 4 x 18 42 50 11 5
40 140 200 150 110 88 16 4 x 18 50 70 14 7
50 150 200 165 125 102 16 4 x 18 50 70 14 8
65 170 210 185 145 122 19 4 x 18
