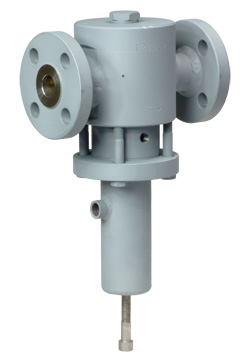

Редукционный клапан DM514, 515, 518



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Технические характеристики

Присоединение DM514: резьба G½ – 1
DM515: фланцы DN15 – 25 мм
DM518: под сварку DN15 – 25 мм
Условное давление PN 31,5 МПа
Рабочая температура -10…+130 °C (по запросу до 400° C)
Выходное давление 4,0 – 16,0 МПа (2 диапазона)
Величина Kvs 0,2 – 2,2 м3
Допустимая протечка по седлу не более 0,05% от Kvs

Описание

DM514, 515, 518 являются регуляторами давления «после себя» прямого действия с поршневым приводом. Используется при высоких выходных и/или входных давлениях. Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием. Для каждого типоразмера клапана доступно три варианта коэффициента пропускной способности.

Коэффициент пропускной способности Kvs, (м3/ч)

РезьбаG1
ФланцыDN15DN20DN25
Варианты сёдел, Kvs, (м3/ч) I 0,2 0,25 0,25
II 0,9 0,9 0,9
III 1,8 2 2,2

Диапазоны выходного давления, (МПа)
Максимальное отношение входного давления к выходному

Диапазон, (МПа)СедлоВсе диаметры
8,0 – 16,0 I 4
II
III
4,0 – 10,0 I 4
II
III

Материалы

Корпус Углеродистая, нержавеющая сталь
Седловое уплотнение EPDM
Поршневые кольца EPDM

Размеры, (мм)

ТипРазмерВсе диаметры
DM510 A 140 170 250 250 220
DM511 A1 220 220 по запросу 220
все B 80 80 110 110 90
все C < 520 < 520 < 800 < 800 < 530

Масса DM514, (кг)
(DM515 и DM518 – по запросу)

G1
13 14 15

Импульсная трубка

Для работы клапана импульсная трубка не требуется.

Опции

  • Стеллитовое седло и плунжер для перепада давления жидкости более 2,5 МПа
  • Исполнение с уплотнением по настроечному винту и дренажным отверстием G3/8
  • Отверстие G1/4 для присоединения манометра в верхней части клапана
  • Различные материалы мембраны и седлового уплотнения
  • Специальные исполнения по запросу

Пример маркировки

DM514 1/2 *315ST 1,7E -160ES
