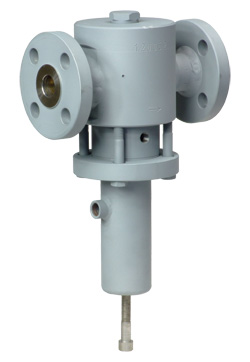

Редукционный клапан DM510, 511, 516



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Технические характеристики

Присоединение DM510: резьба G3/8 – 2
DM511: фланцы DN15 – 50 мм
DM516: под сварку DN15 – 50 мм
Условное давление PN 31,5 МПа
Рабочая температура -10…+130 °C (по запросу до 400° C)
Выходное давление 0,2 – 10,0 МПа (10 диапазонов)
Величина Kvs 0,2 – 5,5 м3/ч
Допустимая протечка по седлу не более 0,05% от Kvs

Описание

DM510, 511, 516 являются регуляторами давления «после себя» прямого действия с мембранным, поршневым (DM510K) или сильфонным (DM510B) приводом. Используются при высоких входных и/или выходных давлениях.

Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.

Для каждого типоразмера клапана доступно три варианта коэффициента пропускной способности.

Коэффициент пропускной способности Kvs, (м3/ч)

РезьбаG3/8G1/2G3/4G1G11/4G1 1/2G2
Фланцы DN15DN20DN25DN32DN40DN50
Варианты сёдел, Kvs, (м3/ч) I 0,2 0,2 0,25 0,25 0,4 0,4 1
II 0,9 0,9 0,9 0,9 2,5 2,5 3,5
III 1,7 1,8 2 2,2 3,9 3,9 5,5

Диапазоны выходного давления, (МПа)
Максимальное отношение входного давления к выходному

ТипДиапазон, (МПа)СедлоDN15-25DN32-40DN50
DM510K
DM511K
DM516K
6,0 – 10,0 I 6 8 5,5
II 6 2,5 1,5
III 2,5 1,5 1,2
4,5 – 6,3 I 7 11 8
II 7 4 2,5
III 3 2 1,5
3,5 – 5,0 I 9 15 11
II 9 5,5 3
III 4 3 2,5
2,0 – 3,5 I 16 20 15
II 13 7 4,5
III 4 3,5 3
1,0 – 2,5 I 20 25 18
II 17 9 6
III 7 4,5 4
DM510
DM511
DM516
1,0 – 2,0 I 32 38 28
II 21 14 8
III
