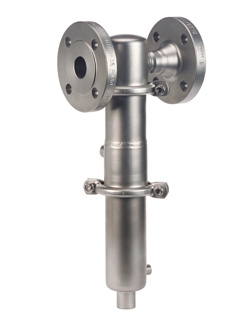

Редукционный клапан DM505, 505Z



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Технические характеристики

Присоединение резьба G½
фланцы DN15 – 25 мм
Условное давление PN 25,0 МПа
Рабочая температура пар: до 200 °C (DM505Z)
жидкости и газы: -40…+130 °C
Выходное давление DM505: 0,0005 – 2,0 МПа (8 диапазонов)
DM505Z: 0,0005 – 1,2 МПа (7 диапазонов)
Величина Kvs 0,05 – 1,4 м3
Допустимая протечка по седлу не более 0,05% от Kvs

Описание

DM505 является регулятором давления «после себя» прямого действия с мембранным приводом. Клапан изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение EPDM и предназначен для пара температурой до 200 °C (DM505Z), жидкостей и газов температурой до 130 °C (DM505).

Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием. Пропускная способность клапана не зависит от его условного диаметра.

Коэффициент пропускной способности Kvs, (м3/ч)

DN, (мм)Все условные диаметры
Kvs, (м3/ч) 0,05 0,2 0,5 0,9 1,4

Диапазоны выходного давления, (МПа)
Максимальное отношение входного давления к выходному

Диапазон, (МПа)Kvs, (м3/ч)
0,050,20,50,91,4
1,0 – 2,0 (только DM505) 39 39 27 20 15
0,4 – 1,2 39 39 27 20 15
0,1 – 0,5 39 39 27 20 15
0,08 – 0,25 105 105 70 50 37
0,02 – 0,11 185 185 125 100 60
0,01 – 0,05 405 405 280 210 100
0,002 – 0,012 1485 1485 1000 750 280
0,0005 – 0,0025 1485 1485 1000 750 280

Материалы

Корпус Нержавеющая сталь
Седловое уплотнение DM505: EPDM*
DM505Z: Нержавеющая сталь
Мембрана EPDM

*Материал седлового уплотнения DM505 c Kvs=1,4 м3/ч – нержавеющая сталь.

Размеры, (мм)

Диапазон, (МПа)РазмерРезьбаФланцы
DN15DN20DN25
Все диапазоны А / А1 100 130 150 160
B 53 53 53 53
0,1 – 2,0 C 190 190 190 190
D 114 114 114 114
0,08 – 0,25 C 196 196 196 196
D 138 138 138 138
0,02 – 0,11 C 257
