Редукционный клапан DM307, 308



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Технические характеристики

Присоединение межфланцевое DN 15 –150 мм
Условное давление PN 4,0 МПа
Рабочая температура пар: до 300 °C
жидкости, газы: -10…+130 °C
Выходное давление 0,01 – 1,0 МПа (7 диапазонов)
Величина Kvs 1,7 – 338 м3/ч
Допустимая протечка по седлу не более 0,05% от Kvs

Описание

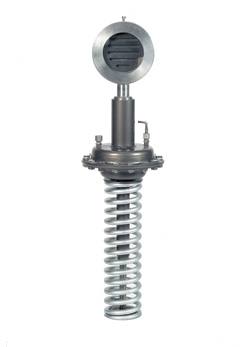

DM307 является регулятором давления «после себя» прямого действия с мембранным приводом. Клапан имеет шиберную конструкцию, которая имеет следующие особенности:

  • компактная межфланцевая установка,
  • небольшой вес (особенно на больших DN),
  • высокая пропускная способность,
  • низкий уровень шума.

Для токсичных или опасных сред возможно исполнение с закрытой пружиной, уплотнением по настроечному винту и дренажным отверстием (DM308).

Коэффициент пропускной способности Kvs, (м3/ч)
Максимальный перепад давления на клапане Δpmax, (МПа)

DN, (мм) 15 20 25 32 40 50 65 80 100 125 150
Kvs, (м3/ч) 4 6,4 11 16 26 45 52 92 154 237 338
Δp max, (МПа) 3,6 3,6 3,1 3,6 3,5 2,0 1,1 0,6 0,38 0,24 0,19

Диапазоны выходного давления

DN, (мм)Диапазоны выходного давления, (МПа)
15 – 150 0,4 – 1,0 0,2 – 0,5 0,1 – 0,25 0,05 – 0,12 0,02 – 0,06 0,01 – 0,03 0,01 – 0,015

Материалы

Корпус Углеродистая сталь, нержавеющая сталь
Седловое уплотнение Нержавеющая сталь, карбон
Мембрана EPDM

Размеры, (мм)

Диапазон, (МПа)DN, (мм)
 1520253240506580100125150
0,01 – 1,0 E 53 62 72 82 92 108 127 142 164 194 219
A 33 33 33 33 33 43 46 46 52 56 56
0,1 – 1,0 B 530 535 540 680 685 695 705 715 725 740 755
D 175 175 175 220 220 220 220 220 220 220 220
0,05 – 0,12 B
