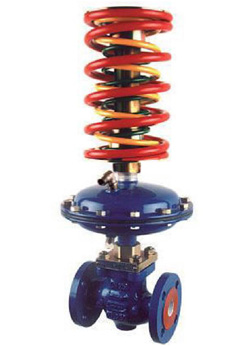

Редукционный клапан KAT30

Вернуться к: Редукционные клапаны ГРАНРЕГ


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Присоединение фланцы DN15-100
Условное давление PN1,6/2,5/4,0 МПа
Рабочая температура пар: до 200 °С
вода: до 150 °С
воздух: до 80 °С
Выходное давление 0,01-1,12 МПа (8 диапазонов)
Величина Kvs 3,2 – 125 м3/час
Допустимая протечка по седлу < 0,01% Kvs

Описание

Клапан серии КАТ30 является регулятором давления «после себя» прямого действия. Клапан имеет металлическое седловое уплотнение и предназначен для пара, воды, воздуха и негорючих газов.

Коэффициент пропускной способности Kvs, (м3/ч)

DN, (мм)1520253240506580100
Kvs, (м3/ч) 3,2 5 8 12,5 20 32 50 80 125

Коэффициент шума

DN, (мм)1520253240506580100
Коэффициент шума 0,65 0,6 0,55 0,45 0,4 0,35

Диапазоны рабочих давлений, (МПа)

Диапазон, (МПа) 0,01 - 0,04 0,02 - 0,08 0,04 - 0,16 0,07 - 0,28 0,08 - 0,32 0,14 - 0,56 0,16 - 0,64 0,28 - 1,12

Материалы

Корпус клапана Серый чугун EN-GJL-250
Высокопрочный чугун EN-GJS-400-18LT
Углеродистая сталь 1.0619
Нержавеющая сталь 1.4408
Плунжер и седло Нержавеющая сталь 1.4571
Уплотнения EPDM
Корпус привода Углеродистая сталь 1.0122
Шток Нержавеющая сталь 1.4057
Мембрана EPDM+полиэстровая ткань
Уплотнение EPDM
Настроечный винт Углеродистая сталь 1.0503
Пружины Пружинная сталь 60Si7

Размеры, (мм)

Размер, (мм)DN
1520253240506580100
А 470 470 470 485 490 495 605 605 615
L 130 150 160 180 200 230 290 310 350
Масса клапана, (кг) 4,0 5,1 5,6 8,5 10,6 14 23 29 44
