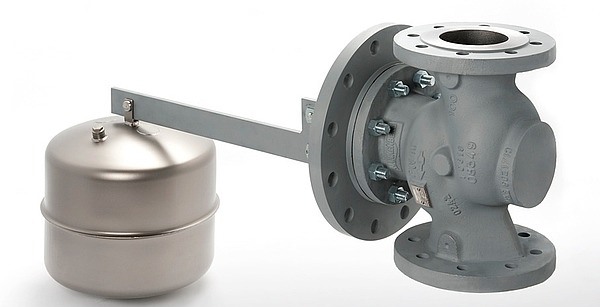

Поплавковый клапан NV55, NV56
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Диапазоны рабочих давлений, (МПа)
Технические характеристики
| Присоединение | NV55: фланцы DN15 – 100 мм NV56: фланцы DN125 – 400 мм |
| Условное давление | PN1,6/4,0 МПа |
| Рабочая температура | -10…+130 °C |
| Рабочее давление | NV55: до 0,4 МПа (2 диапазона) NV56: до 1,6 МПа (3 диапазона) |
| Величина Kvs | NV55: 2,6 – 80 м3/ч NV56: 46 – 1800 м3/ч |
Описание
NV55/56 являются поплавковыми клапанами для установки на ёмкость по фланцу. Предназначены для регулирования уровня жидкости в открытых ёмкостях и в ёмкостях под давлением. Возможна настройка положения поплавка.
Диапазоны рабочих давлений, (МПа)
Коэффициент пропускной способности Kvs, (м3/ч)
| NV55 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Диапазон давлений, (МПа) | Фланцы, DN | ||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 0-0,1 | 2,6 | 3,5 | 3,5 | 5,7 | 7,6 | 15 | 27 | 47 | 80 |
| 0-0,4 | 2,6 | 3,5 | 3,5 | 5,7 | 7,6 | 7,6 | 15 | 27 | 47 |
| NV56 | |||||||
|---|---|---|---|---|---|---|---|
| Диапазон давлений, (МПа) | Фланцы, DN | ||||||
| 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 0 – 0,1 | 140 | 230 | 380 | 570 | 1000 | 1000 | 1800 |
| 0 – 0,4 | 84 | 140 | 230 | 380 | 570 | 570 | 1000 |
| 0 – 1,6 | 46 | 84 | 140 | 230 | 380 | 380 | 570 |
Материалы
| Корпус | Серый чугун (DN15-25): PN1,6 МПа Высокопрочный чугун (DN40-400): PN1,6 МПа Углеродистая сталь: PN4,0 МПа |
| Седловое уплотнение | EPDM |
| Поплавок | Нержавеющая сталь |
