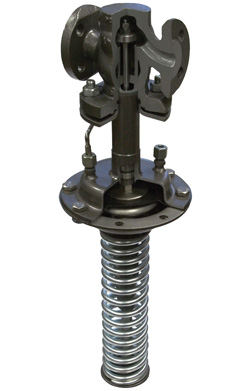

Перепускной клапан UV4.1
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Диапазоны входного давления, (МПа)
Технические характеристики
| Присоединение | фланцы DN15 – 150, кроме DN32 |
| Условное давление | PN 0,1-1,6 МПа (см. табл.1) |
| Рабочая температура | пар: до 200 °C жидкости и газы: -10…+130 °C |
| Входное давление (давление настройки) | DN15–100: 0,002–1,0 МПа (6 диапазонов) DN125, 150: 0,002–0,5 МПа (5 диапазонов) |
| Величина Kvs | 4 – 160 м3/ч |
| Допустимая протечка по седлу | не более 0,05% от Kvs |
Описание
UV4.1 является регулятором давления «до себя» прямого действия с мембранным приводом. Клапан имеет мягкое седловое уплотнение EPDM и предназначен для жидкостей и газов температурой до 130 °С.
Для токсичных или опасных сред возможно исполнение с закрытой пружиной, уплотнением по настроечному винту и дренажным отверстием.
Коэффициент пропускной способности Kvs, (м3/ч)
| DN, (мм) | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| Kvs, (м3/ч) | 4 | 5 | 6 | 20 | 32 | 50 | 80 | 100 | 140 | 160 |
Диапазоны входного давления, (МПа)
Условное давление, (МПа) (табл.1)
| DN15 – 100 | DN125 – 150 | Условное давление, (МПа) |
|---|---|---|
| 0,45 – 1,0 | - | PN 1,6 |
| 0,2 – 0,5 | 0,2 – 0,5 | PN 1,0 |
| 0,08 – 0,25 | 0,08 – 0,25 | PN 0,6 |
| 0,02 – 0,12 | 0,02 – 0,12 | PN 0,25 |
| 0,01 – 0,06 | 0,01 – 0,06 | PN 0,1 |
| 0,002 – 0,025 | 0,005 – 0,025 | PN 0,1 |
Материалы
| Корпус | Серый чугун (DN15-25) Высокопрочный чугун (DN40-150) Углеродистая сталь |
| Седловое уплотнение | EPDM |
| Мембрана | EPDM |
