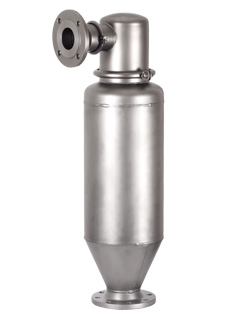

Воздухоотводчик двойного действия EB1.84

Вернуться к: Воздухоотводчики для жидкостных систем


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Присоединение фланцы DN50 –100 мм
Условное давление PN1,0 МПа
Рабочая температура -40…+130 °C
Рабочее давление 0–0,6 МПа
Максимальный расход до 560 Нм3/ч

Описание

EB1.84 является автоматическим поплавковым воздухоотводчиком двойного действия; предназначен для удаления воздуха как при пуске системы, так и в процессе её работы. При пуске системы через большое седло клапана отводится большой расход воздуха при малом давлении. В процессе работы небольшие объёмы воздуха отводятся через маленькое седло клапана. При этом большой клапан не откроется до тех пор, пока не снизится уровень жидкости и давление в системе не понизится до 0,02 МПа.

Все элементы клапана изготовлены из нержавеющей стали методом глубокой вытяжки и имеют высокую коррозионную стойкость. Удлинённый корпус клапана EB1.84 позволяет ипользовать его для загрязнённых, вспенивающихся жидкостей.

Материалы

Корпус Нержавеющая сталь
Уплотнение корпуса EPDM
Внутренние детали Нержавеющая сталь
Поплавок Нержавеющая сталь
Седловое уплотнение EPDM

Расход газа, (Нм3/ч)

 DN, (мм)
Перепад
давления,
(МПа)		506090100
Пуск системы 0,005 0,05 113 396 396
0,01 0,1 159 560 560
Постоянная работа 0,1 1 11 25 25
0,2 2 16 38 38
0,4 4 28 63 63
0,6 6 39 88 88

Размеры, (мм); масса, (кг)

Размер, (мм)DN, (мм)
50×5065×6580×65100×65
A 762 933 940 905
В 175 235 235 235
С 805 1010 1020 985
D 166 275 275 275
Масса, (кг) 17.5 41 41 42

Опции

  • Различные варианты седлового уплотнения для различных сред
  • Встроенный обратный клапан
  • Специальные исполнения по запросу
