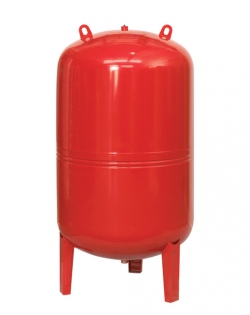

Расширительный бак «Гранлевел» тип НМ
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Расширительные баки ГРАНЛЕВЕЛ тип HM имеют неразборную конструкцию и незаменяемую мембрану.
ГРАНЛЕВЕЛ тип НМ представляет собой стальной расширительный бак c мембраной, в котором мембрана делит бак на две камеры.
Первая камера — «воздушная» (1, рис. 1), заполненная газом (обычно азотом), вторая — «водная» (2), куда поступает теплоноситель из системы. Ниппель (3), установленный на расширительном баке, регулирует давление воздуха в воздушной камере.
Расширительные баки ГРАНЛЕВЕЛ тип HM нельзя устанавливать в открытых системах, а также в системах, в которых теплоноситель содержит углеводороды. Поступление кислорода в отопительный контур или закрытую систему охлаждения должно быть сведено к минимуму.
Применение: для компенсации температурных расширений теплоносителя в системах отопления и охлаждения (закрытые системы).
Теплоносителем может служить этиленгликолевая смесь с концентрацией не более 50 %.
Параметры расширительных баков ГРАНЛЕВЕЛ тип НМ:
- Температура рабочей среды: от –10 °С до +75 °С
- Максимальное давление: 0,4–1,0 МПа
- Мембрана EPDM
- Предварительное давление газа в газовой камере: 0,15 МПа
- Для баков от 2 до 25 (35) литров используется консоль
Расширительный бак ГРАНЛЕВЕЛ тип НМ с незаменяемой мембраной
Исполнение подвесное, рабочее давление 0,5 МПа
| Модель изделия | Рабочий объем изделия, л | Макс. рабочее давление, МПа | Габаритные размеры, мм | Масса изделия, кг | Присоединение, внешняя резьба R | |
|---|---|---|---|---|---|---|
| Диаметр D, мм | Высота H, мм | |||||
| ГРАНЛЕВЕЛ тип НМ2/1,5–5 | 2 | 0,5 | 110 | 245 | 0,8 | ¾ |
| ГРАНЛЕВЕЛ тип НМ5/1,5–5 | 5 | 0,5 | 200 | 250 | 2 | ¾ |
| ГРАНЛЕВЕЛ тип НМ8/1,5–5 | 8 | 0,5 | 200 | 340 | 2,5 | ¾ |
| ГРАНЛЕВЕЛ тип НМ12/1,5–5 | 12 | 0,5 | 270 | 310 | 3,2 | ¾ |
| ГРАНЛЕВЕЛ тип НМ18/1,5–5 | 18 | 0,5 | 270 | 415 | 4 | ¾ |
| ГРАНЛЕВЕЛ тип НМ25/1,5–5 | 25 | 0,5 | 320 | 430 | 4,5 | ¾ |
| ГРАНЛЕВЕЛ тип НМ35/1,5–5 (подвесной) | 35 | 0,5 | 360 | 475 | 7 | ¾ |
Примечание: расширительные баки изготавливаются без манометра.
