Гидроаккумулирующие баки «Гранлевел» тип А предназначены для установки в открытых системах горячего и холодного водоснабжения с целью предотвращения гидроудара, для резервного накопления воды и защиты насосов от частого включения/выключения. Гидроаккумуляторы обеспечивают оптимальное водоснабжение жилищных комплексов и сельского хозяйства.
Рабочая жидкость в мембранном баке отделена от газовой полости с помощью высокопрочной резиновой мембраны.
Абсолютно водонепроницаемая заменяемая мембрана (1) изготовлена из синтетической резины EPDM, которая сохраняет постоянную изоляцию воздушной камеры от камеры бака, заполненной водой, таким образом исключая возможность коррозии внутренней металлической поверхности бака или растворения воздуха в воде.
Ниппель (2), установленный на расширительном баке, регулирует давление воздуха в воздушной камере.
Подбор расширительных баков «Гранлевел» для открытых систем
Подбор расширительного бака «Гранлевел» тип А производится в зависимости от среднего расхода теплоносителя через насос, максимальной частоты пусков насоса в час и значения давления насоса в момент старта / останова.
Необходимые параметры системы:
Q: средний расход теплоносителя через насос (л/мин);
Zmax.: максимальная частота пусков насоса в час; Pост.: значение давления насоса в момент останова (МПа); Pпуск.:значение давления насоса в момент пуска (МПа); Pпредв.: значение предварительного давления (абсолютное): Pпредв. = Pпуск.– 0,02 МПа.
Пример подбора расширительного бака «Гранлевел» тип А
Исходные данные:
Расход теплоносителя через насос: 300 л/мин (5 л/сек); Давление насоса в момент пуска: Pпуск = 0,3 МПа; Давление насоса в момент останова: Pост = 0,6 МПа; Частота пусков насоса в час: Zmax = 12.

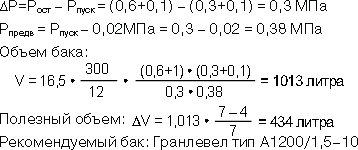

Расчет:
Все давления в формулах измеряются в абсолютных единицах.

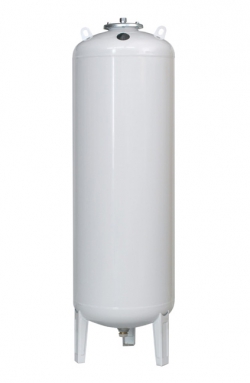

Расширительный бак «Гранлевел» тип А
Расширительные баки имеют заменяемую мембрану.
Гидроаккумулирующие баки изготавливаются в двух исполнениях — горизонтальном и вертикальном.
Применение: гидроаккумулирующий бак предназначен для использования в системах горячего и холодного водоснабжения.
Теплоносителем может служить этиленгликолевая смесь с концентрацией не более 50 %.
Параметры расширительных баков «Гранлевел» тип А:
- Температура рабочей среды: от –10 °С до + 75 °С
- Максимальное давление: 1,0 / 1,6 МПа
- Предварительное давление газа: 0,15 МПа
- Максимальное предварительное давление газа в газовой камере: 0,4 МПа
Расширительный бак «Гранлевел» тип А с заменяемой мембраной
Исполнение подвесное, рабочее давление 1,0 МПа
| Модель изделия | Рабочий объем изделия, л | Макс. рабочее давление, МПа | Габаритные размеры, мм | Масса изделия, кг | Присоединение, внешняя резьба R | |
|---|---|---|---|---|---|---|
| Диаметр D, мм | Высота H, мм | |||||
| ГРАНЛЕВЕЛ тип А2/1,5–10 | 2 | 1,0 | 110 | 250 | 0,9 | ¾ |
| ГРАНЛЕВЕЛ тип А5/1,5–10 | 5 | 1,0 | 200 | 245 | 2 | ¾ |
| ГРАНЛЕВЕЛ тип А8/1,5–10 | 8 | 1,0 | 200 | 350 | 2,5 | 1 |
| ГРАНЛЕВЕЛ тип А15/1,5–10 | 15 | 1,0 | 270 | 320 | 4 | 1 |
| ГРАНЛЕВЕЛ тип А20/1,5–10 | 20 | 1,0 | 270 | 425 | 4,5 | 1 |
| ГРАНЛЕВЕЛ тип А24/1,5–10 | 24 | 1,0 | 350 | 390 | 4,5 | 1 |
Исполнение с опорой на ножки, рабочее давление 1,0 МПа
| Модель изделия | Рабочий объем изделия, л | Макс. рабочее давление, МПа | Габаритные размеры, мм | Масса изделия, кг | Присоединение, внешняя резьба R | |
|---|---|---|---|---|---|---|
| Диаметр D, мм | Высота H, мм | |||||
| ГРАНЛЕВЕЛ тип А35/1,5–10 | 35 | 1,0 | 360 | 615 | 10 | 1 |
| ГРАНЛЕВЕЛ тип А50/1,5–10 | 50 | 1,0 | 360 | 750 | 12 | 1 |
| ГРАНЛЕВЕЛ тип А80/1,5–10 | 80 | 1,0 | 450 | 750 | 16 | 1 |
| ГРАНЛЕВЕЛ тип А100/1,5–10 | 100 | 1,0 | 450 | 850 | 18 | 1 |
| ГРАНЛЕВЕЛ тип А150/1,5–10 | 150 | <|||||
