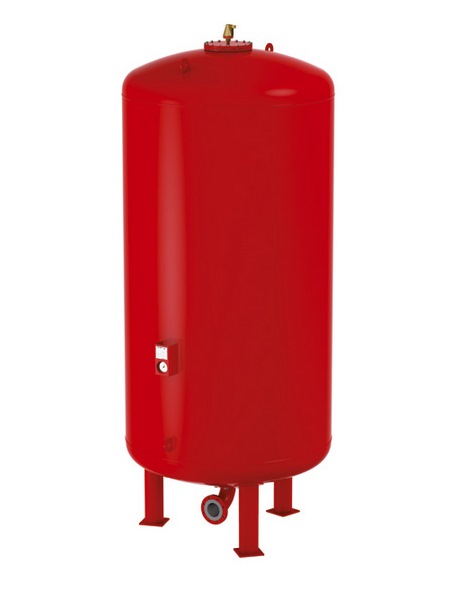

Разборный расширительный бак Flamco Flexcon M (вертикальное исполнение)
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение: Для компенсации температурных расширений теплоносителя в системах отопления и охлаждения. Может применяться для этиленгликолевых смесей с концентрацией не более 50 %.
- Предварительное давление газа – 4/6 бар
- Максимальное рабочее давление − 6/10 бар
- Максимальная рабочая температура − 70 °С.
- Максимальный коэффициент заполнения баков:
- от 80 л до 1000 л − 50 %,
- от 1200 л до 8000 л – 70 %.
Таблица No 11. Параметры расширительного бака Flamco Flexcon M (вертикальное исполнение)
| Марка | Габаритные размеры, (мм) | Присоед., внешняя резьба* | Масса, (кг) | |||||
|---|---|---|---|---|---|---|---|---|
| ∅D | H | c | ∅d | мм | дюймы | 6 бар | 10 бар | |
| Flexcon M 80 | 450 | 770 | - | - | 25 | 1" | 40 | 40 |
| Flexcon M 400 | 750 | 1335 | 290 | 680 | 32 | 1¼" | 115 | 160 |
| Flexcon M 600 | 750 | 1755 | 290 | 680 | 32 | 1¼" | 145 | 200 |
| Flexcon M 800 | 750 | 2155 | 290 | 680 | 32 | 1¼" | 180 | 250 |
| Flexcon M 1000 | 750 | 2710 | 290 | 680 | 40 | 1½" | 215 | 300 |
| Flexcon M 1200 | 1000 | 1940 | 175 | 850 | 40 | 1½" | 285 | 410 |
| Flexcon M 1600 | 1000 | 2440 | 175 | 850 | 40 | 1½" | 340 | 485 |
| Flexcon M 2000 | 1200 | 2180 | 175 | 1050 | 50 | 2" | 425 | 600 |
| Flexcon M 2800 | 1200 | 2780 | 175 | 1050 | 65 | 2½" | 510 | 725 |
| Flexcon M 3500 | 1200 | 3580 | 175 | 1050 | 65 | 2½" | 620 | 900 |
| Flexcon M 5200 | 1500 | 3560 | 200 | 1100 | 65 | 2½" | 1050 | 1330 |
| Flexcon M 6700 | 1500 | 4450 | 200 | 1100 | 100 | DN 100, флан. присоед. | 1200 | 1690 |
| Flexcon M 8000 | 1500 | 5090 | 200 | 1100 | 100 | DN 100, флан. присоед. | 1410 | 2140 |
*Тип резьбы — трубная коническая R (ISO 7/1).
Примечание: В стандартный комплект баков Flexcon M входит манометр, который показывает предварительное давление газа. Предварительное давление газа может быть изменено заказчиком при помощи нипеля, который располагается на патрубке крепления манометра.
Примечание: Стандартное предварительное давление газа:
- Flexcon M 6 бар – 4 бара;
- Flexcon M 10 бар – 6 бар.
Максимальное давление газа:
- для Flexcon M PN 6 — 4 бар;
- для Flexcon M PN10 — 6 бар.
