Описание

Особенности приводов AUMATIC

В модуле AUMATIC с микроконтроллером AUMA предлагает 4-е поколение встроенных средств управления приводом. Концепция конструкции: Модульная система, состоящая из функций, интерфейсов связи и элементов оборудования, обеспечивает идеальное решение для любой возможной проблемы автоматизации арматуры.

Важно: число стартов или общее время работы, записывается встроенным сборщиком данных. Таким образом, настройки можно проверить, и при необходимости оптимизировать. Расширенные функции диагностики позволяют быстрые корректирующие действия в случае неисправности.

редства управления AUMATIC могут быть скомбинированы с многооборотными приводами SA, многооборотными приводами SAR и неполнооборотными приводами SG.

Конструкция

  • Модульная концепция дистанционного управления;
  • Местное управление с запираемым ключом селектором, кнопками управления и индикаторными лампами;
  • ЖК дисплей для индикации состояния и облегчения программирования;
  • Настройка привода и программирование управления без открытия оболочек привода (в сочетании с магнитным датчиком положения и момента MWG);
  • Возможен отдельный монтаж на настенном кронштейне;
  • Управление мотором посредством реверсивных пускателей или тиристоров (опция);
  • Автоматическая коррекция фаз;
  • Внешнее питание =24 В (опция).

Безопасность

  • Высокая защита оболочки;
  • Высокое качество защиты от коррозии;
  • Широкий температурный диапазон применимости.

Интерфейс

  • Управляющие входы с различными напряжениями (=/~);
  • Безпотенциальные сигнальные реле для индикации состояния;
  • Аналоговое управление (0/4-20 мА);
  • Программируемый пошаговый режим (для увеличения времени хода);
  • Свободно задаваемые промежуточные положения;
  • Контроллер процесса (PID);
  • Цифровое управление (PROFIBUS DP/DPV1, MODBUS RTU, Foundation Fieldbus, DeviceNet);
  • Цифровой интерфейс также возможен в версии с компонентным дублированием;
  • Поведение в аварийных ситуациях и во время потери связи (программируемое);
  • Аналоговый сигнал по перемещению и моменту (в сочетании с магнитным датчиком положения и момента MWG);
  • Запись данных об операциях;
  • функция Bluetooth для связи с ноутбуком или КПК;
  • Электрическое штекерное присоединение АУМА (клеммы опционально);
  • Кабельные вводы различных типов;
  • Оптоволоконое соединения для цифровой шины.

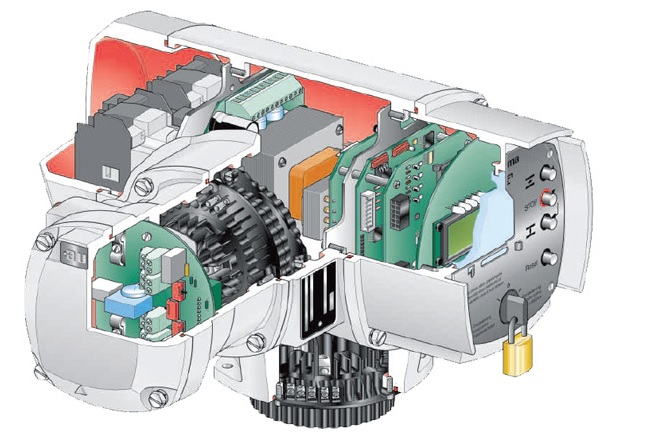

12313

Технические характеристики

Назначение Интегрированный модуль управления тип АС для установки на приводы серий SG 05.1-12.1, SA (R) 07.2-16.2, возможность крепления блока на стену (макс. длина кабеля 100 м)
Питание ~220 В, 50 Гц; ~380 В, 50 Гц
Управление двигателем Реверсивные контакторы (макс. 7,5 кВт)
Цифровые входы ОТКРЫТ-СТОП-ЗАКРЫТ, 24 В (пост.) гальванически изолированы
Гальваническая развязка Оптрон
Напряжение 24 В (пост.), внутренний источник питания
Ток 10 мA на 1 вход
Выходы реле
  • Программируемое реле сигнала общей ошибки
  • 5 программируемых реле

Стандартно:
конец движения ОТКРЫТЬ/
конец движения ЗАКРЫТЬ/
переключатель в положении ДИСТАНЦИОННОЕ/
превышение момента при ЗАКРЫТИИ/
превышение момента при ОТКРЫТИИ

Возможные варианты:
привод ОТКРЫВАЕТ/
привод ЗАКРЫВАЕТ/
привод в движении/
сработала защита мотора/
превышение момента/
положение переключателя МЕСТНОЕ УПРАВЛЕНИЕ/
положение переключателя ВЫКЛЮЧЕНО/
промежуточное положение привода от 1 до 4/
сигнал ошибки

Опции:

  1. Адаптивный позиционер 4-20 мA.
  2. Цифровая шина PROFIBUS-DP/MODBUS.
