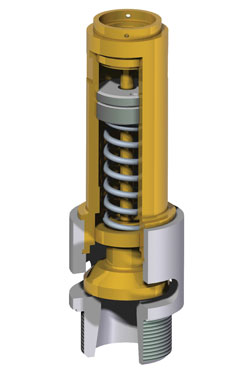

КПП 495-05 на воздух, DN 10-25, PN 2,5 МПа
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для воздуха и других газов
Примечание
Стандартное исполнение – для ВОЗДУХА.
Тип клапана
Полноподъемный, пружинный, резьбовой, открытой конструкции, с мягким уплотнением (EPDM).
Назначение
Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды непосредственно в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования.
Состояние поставки
Клапан поставляется заказчику настроенным на требуемое давление начала открытия (давление настройки).
Технические характеристики
| Материал корпуса | CuZn40Pb2 (латунь) |
| Максимально допустимая температура | 120 °С |
| Максимально допустимое давление | 2,5 МПа |
| Присоединение | Наружная резьба BSP |
Диапазоны настройки давления настройки
| DN, (мм) | Давление настройки, (МПа) | |
|---|---|---|
| Максимальное (воздух) | Минимальное (воздух) | |
| 10 (3/8") | 2,5 | 0,11 |
| 15 (1/2") | 2,2 | 0,11 |
| 20 (3/4") | 2,0 | 0,07 |
| 25 (1") | 1,6 | 0,07 |
Параметры клапанов
| Характеристики | CuZn40Pb2 (латунь) |
| PN, (МПа) | 25 |
| Давление, (МПа) | 25 |
| Максимальная температура, (°С) | 120 |
| Минимальная температура, (°С) | -30 |
Коэффициент истечения и допустимые значения давления полного открытия
| Тип клапана | DN, (мм) | Для паров и газов α |
|---|---|---|
| b1 = 10 % | ||
| 495 | 10 (3/8") | 0,65 |
| 15 (1/2") | 0,65 | |
| 20 (3/4") | 0,65 | |
| 25 (1") | 0,57 |
Примечание: настройка производится с шагом 0,01 МПа
