Обратный клапан межфланцевый «Гранлок» серии CV-16
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для трубопроводов, транспортирующих техническую горячую и холодную воду, нейтральные среды. Клапан предназначен для защиты трубопровода от обратного потока рабочей среды.
Установка
Клапан может устанавливаться как на горизонтальном, так и на вертикальном трубопроводе. При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.
Технические характеристики
| Максимальная температура | 110 °C |
| Максимальное давление | 1,6 МПа |
| Присоединение | межфланцевое |

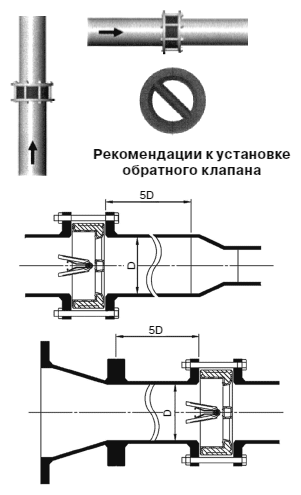

Способы установки клапана
Клапан следует устанавливать таким образом, чтобы до и после клапана были прямые участки трубопровода не менее 3-5 диаметров клапана.

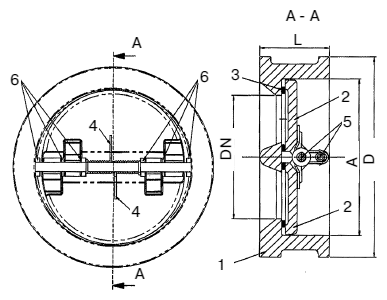

Спецификация
| 1. Корпус | Чугун GG25 |
| 2. Пластины | Нержавеющая сталь SS304 |
| 3. Уплотнение | EPDM (мет./мет.)** |
| 4. Пружина | Нержавеющая сталь AISI 316 |
| 5. Шток | Нержавеющая сталь AISI 316 |
| 6. Втулки | PTFE |
Примечание: **поставка под заказ.
Параметры
| Размеры, (мм) | DN, (мм) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | 43 | 43 | 46 | 64 | 64 | 70 | 76 | 89 | 114 | 114 | 127 | 140 | 152 | 152 | 178 |
| A | 60 | 60 | 73 | 89 | 114 | 151 | 168 | 219 | 274 | 324 | 356 | 406 | 457 | 508 | 610 |
| D | 86 | 98 | 110 | 128 | 156 | 187 | 213 | 267 | 328 | 375 | 448 | 498 | 562 | 619 | 727 |
| Масса, (кг) | 1,5 | 1,5 | 2,4 | 3,6 | 5,7 | 7,3 | 9 | 17 | 26 | 42 | 55 | 75 | 101 | 111 | 172 |
