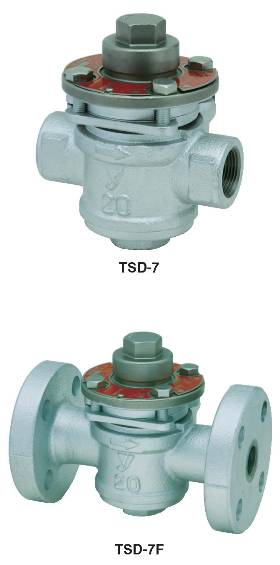

Термостатические конденсатоотводчики Yoshitake TSD 7,7F
1. При помощи рожкового или разводного гаечного ключа легко выбрать один из четырех режимов: ОСТАНОВ (STOP), ПЕРЕПУСК (BY-PASS), ОТВОД (TRAP) и ИС- ПЫТАНИЕ (TEST).
2. Встроенная функция перепуска значительно сокраща- ет расходы на трубопровод и строительные работы.
3. Биметаллический материал решает проблему, свя- занную с воздухом, и обеспечивает плавный выпуск холодного конденсата или воздуха в начале работы, что позволяет эффективно запускать паровое обору- дование.
4. Может проверяться без применения противодавления.
5. Диск клапана из нержавеющей стали и седло клапана подвергаются специальной термообработке и очень прочные.
6. Оборудован встроенным фильтром.
7. По желанию, может устанавливаться и вертикально, и горизонтально.
8. Для наружного использования в качестве спец. заказа доступен козырек от непогоды.
|
Модель |
TSD-7 |
TSD-7F |
|
|
Применение |
Конденсат пара |
||
|
Рабочее давление |
0,035-1,0 МПа |
||
|
Допустимое противодавление |
50 % входного давления |
||
|
Макс. температура |
183 ˚C |
||
|
Положение установки |
Под любым углом между вертикальным и горизонтальным (не ставьте крышку под горизонтальным уровнем) |
||
|
Материал |
Корпус |
Ковкий чугун |
|
|
Диск, седло |
Нержавеющая сталь (особая термическая обработка) |
||
|
Соединение |
Резьбовое JIS Rc |
Фланцевое JIS 10K FF |
|
TSD 7
|
Номи- нальный размер |
d |
H |
Вес |
|
15A |
Rc 1/2 |
107 |
2,5 |
|
20A |
Rc 3/4 |
109 |
2,6 |
|
25A |
Rc 1 |
115 |
2,7 |

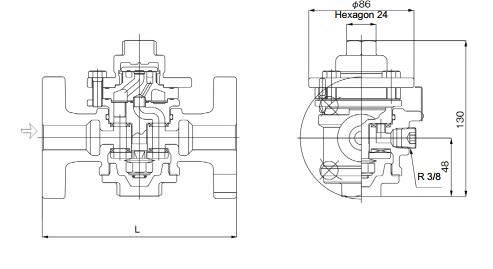

TSD 7 F
|
Номинальный размер |
L |
Вес |
|
15A |
156 |
4,1 |
|
20A |
160 |
4,6 |
|
25A |
160 |
5,7 |
