Термостатический конденсатоотводчик серии TS
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение:
Конденсатоотводчики серии TS применяются для варочных котлов, стерилизаторов в пищевой, химической и других промышленностях. Может устанавливаться в качестве воздухоотводчика на паропроводах. Легко обслуживаемая компактная конструкция.
Присоединение
Резьбовое.
Технические характеристики
| TS-2 | TS-3 | |
|---|---|---|
| Максимально допустимая температура | 149 °С | 157 °С |
| Максимально допустимое давление | 0,35 МПа | 0,45 МПа |
| Максимальное противодавление | 99 % от входного давления | |
| Максимальное рабочее давление | 0,35 МПа | 0,45 МПа |
Спецификация
| 1. Корпус | Бронза, ASTM B 62 |
| 2. Крышка | Бронза, ASTM B 62 |
| 3. Капсула | Фосфористобронзовый сильфон (TS-2), нержавеющая сталь (TS-3) |
| Седло клапана | Нержавеющая сталь |
| Клапан | Латунь/нержавеющая сталь |

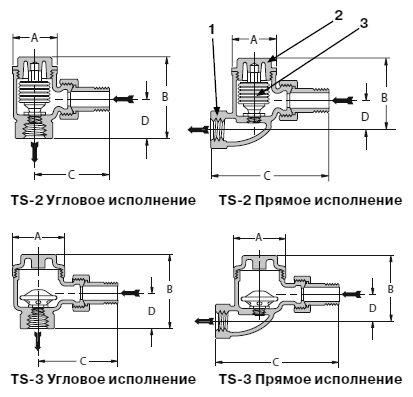

Габаритные размеры
| Модель | Тип | R | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | р/р | |||
| TS-2 | Прямой | ½" | 41,3 | 74,6 | 65,1 | 34,9 | 0,7 |
| ¾" | 76,2 | 73,0 | 41,3 | 0,8 | |||
| Угловой | ½" | 68,3 | 101,6 | 28,6 | 0,7 | ||
| ¾" | 73,0 | 114,3 | 33,3 | 0,9 | |||
| TS-3 | Прямой | ½" | 50,8 | 73,0 | 79,4 | 34,9 | 0,7 |
| ¾" | 92,1 | 88,9 | 41,3 | 0,9 | |||
| 1" | 60,3 | 98,4 | 105,0 | 50,8 | 1,1 | ||
| Угловой | ½" | 50,8 | 66,7 | 124,0 | 28,6 | 0,7 | |
| ¾" | 85,7 | 133,0 | 34,9 | 1 | |||
| 1" | 60,3 | 88,9 | 165,0 | 41,3 | 1,4 | ||
Примечание: возможно угловое и прямое исполнение.
Установка: в зависимости от вида исполнения, по направлению стрелки на корпусе.
Пример заказа: конденсатоотводчик TS-3, угловое исполнение, диаметр ¾".
