Поплавково-термостатический конденсатоотводчик Armstrong серии AIC, DN 40–50 мм
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение:
Используются для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и др. оборудования. Стабильно работают при переменном расходе и давлении, непрерывно отводят неконденсируемые газы (воздух, СО2) с помощью встроенного термостатического клапана, обеспечивают высокие пропускные способности. Данный тип КО подвержен замерзанию, поэтому при установке вне отапливаемых помещений требуется теплоизоляция.
Присоединение
Резьбовое, фланцевое.
Технические характеристики
| Максимально допустимая температура | 300 °С |
| Максимально допустимое давление | 4,0 МПа |
| Максимальный перепад давления | 3,2 МПа |
Спецификация
| Корпус | Высокопрочный чугун EN-GJS-400-187 |
| Крышка | |
| Уплотнение | Графит |
| Седло | Нерж. сталь 17-4PH |
| Внутренние элементы | Сталь A351 CF-8H |
| Термостатический воздушный клапан | Капсула (Hastelloy) |

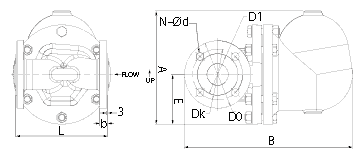

Габаритные размеры
| Модель | DN | Резьбовое присоединение Размеры, мм |
Фланцевое присоединение Размеры, мм |
Размеры, мм | Масса, кг | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В | L | В | L | b | A | E | D1 | Do | Dk | N | р/р | ф/ф | ||
| AIC | 40 | 326 | 270 | 411 | 230 | 19 | 278 | 122 | 84 | 150 | 110 | 19 | 32 | 34 |
| 50 | 333 | 300 | 420 | 99 | 165 | 125 | ||||||||

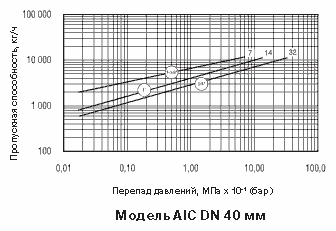

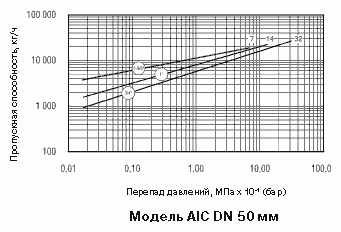

Пропускные способности
Примечание: по запросу поставляется со встроенным прерывателем вакуума. Максимально допустимое давление для прерывателя вакуума 1,0 МПа.
Установка: горизонтальная справа-налево (стандартное исполнение), вертикальная сверху-вниз (по запросу).
Пример заказа: конденсатоотводчик поплавко-термостатический, диаметром 40 мм, с максимальным перепадом давления 1,4 бар, седло 1", фланцевое исполнение.
