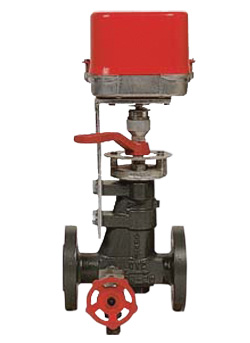

Автоматический клапан непрерывной продувки. Модель 560-А
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Клапан с электрическим приводом и встроенным пробоотборником используется для автоматизации непрерывной продувки котлов. Позволяет удалять с котловой водой органические вещества, твердые частицы и минеральные растворы солей. Клапан с программным управлением работает без постоянного наблюдения со стороны обслуживающего персонала. Не требуют сервисного обслуживания.
Технические характеристики
| DN, (мм) | 15 и 20 | ||||
| PN, (МПа) | 4,0 | ||||
| Рабочие параметры | Давление, (МПа) | 4,0 | 3,5 | 3,2 | 2,8 |
| Макс. температура, (°С) | 120 | 200 | 250 | 300 | |
Спецификация
| 1. | Корпус | Литая сталь EN-1.0619 |
| 2. | Кронштейн | Литая сталь EN-1.0619 |
| 3. | Рычаг управления | Серый чугун EN-JL1030 |
| 4. | Маховое колесо | Алюминий EN-AC-44200 |
| 5. | Корпус крана для забора пробы | Нерж. сталь EN-1.4008 |
| 6. | Шильдик | Алюминий |
| 7. | Блокировка рычага | Углерод.сталь EN-1.1141 |
| 8. | Седло измерительного патрубка | Нерж. сталь EN-1.4028 |
| 9,10. | Крышка измерительного патрубка | Нерж. сталь EN-1.4028 |
| 11,12. | Сальник | Углерод.сталь EN-1.1191 |
| 13. | Шток измерительного патрубка | Нерж. сталь EN-1.4028 |
| 14. | Сальник корпуса крана | Углерод.сталь EN-1.1191 |
| 15. | Шток крана для забора пробы | Нерж. сталь EN-1.4401 |
| 16. | Седло | Нерж. сталь EN-1.4401 |
| 17. | Соединение крана забора пробы | Углерод.сталь EN-1.1191 |
| 18. | Пружинные диски | Ванадиево-хромистая сталь |
| 19. | Соединения | Углерод.сталь EN-1.1191 |
| 20. | Пружина | Нерж. сталь EN-1.4310 |
| 21. | Гибкий штифт | Углерод.сталь EN-1.1231 |
| 22. | Сервопровод | - |
Габаритные размеры, (мм)
| Размеры, (мм) | Масса, (кг) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | H | h1 | L | L1 | L2 | L3 | d | D | K | I | b | |
| 15 | 372 | 328 | 150 | 167 | 65 | 130 | 60 | 95 | 65 | 14 | 18 | 7,2 |
| 20 | 372 | 328 | 150 | 167 | 65 | 130 | 60 | 105 | 75 | 14 | 18 | 7,4 |
