Сепаратор AS2 со встроенным конденсатоотводчиком для пара
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Технические характеристики
| Присоединение | фланцы: DN25, 40 резьба: G1, G 1½ |
| Условное давление | PN 1,6 МПа |
| Рабочая температура | -10…+200 °C |
| Выходное давление | 0 – 1,3 МПа (3 диапазона) |
Описание
Центробежный сепаратор AS2 предназначен для удаления взвешенного конденсата из паровых и газовых систем. Сепаратор имеет встроенный конденсатоотводчик, и установка внешнего конденсатоотводчика не требуется.
Все элементы клапана изготовлены из нержавеющей стали методом глубокой вытяжки и имеют высокую коррозионную стойкость. Сепаратор AS2 может использоваться для гигиенических применений.
Максимальный расход конденсата, (кг/ч)
| Перепад давления, (МПа) | DN, диапазон рабочего давления | |||
|---|---|---|---|---|
| DN25 | DN40 | |||
| 0 – 2 | 0 – 6 | 0 – 12 | 0 – 13 | |
| 0,01 | 70 | 19 | 6 | 220 |
| 0,02 | 100 | 28 | 9 | 320 |
| 0,05 | 160 | 40 | 12 | 710 |
| 0,1 | 230 | 70 | 18 | 980 |
| 0,2 | 350 | 110 | 27 | 1200 |
| 0,4 | - | 160 | 46 | 1200 |
| 0,6 | - | 200 | 50 | 1200 |
| 0,8 | - | - | 60 | 1200 |
| 1,0 | - | - | 70 | 1180 |
| 1,2 | - | - | 75 | 1030 |
| 1,3 | - | - | - | 950 |
Материалы

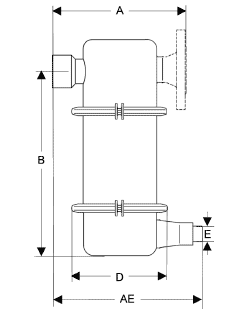

Размеры, (мм)
| Корпус | Нержавеющая сталь |
| Уплотнение корпуса | EPDM или FEPM |
| Седловое уплотнение | DN25 – FFKM |
| DN40 – нержавеющая сталь |
| Размер | Резьба | Фланцы | ||
|---|---|---|---|---|
| G1 | G1½ | DN25 | DN40 | |
| A | 155 | 195 | 195 | 240 |
| AE | - | 238 | - | 260 |
| B | 225 | 330 | 225 | 330 |
| D | 140 | 200 | 140 | 200 |
| E | G½ | G¾ | G½ | G¾ |
Масса, (кг)
| Резьба | Фланцы | |||
|---|---|---|---|---|
| G1 | G1½ | DN25 | DN40 | |
| Масса, (кг) | 2,6 | 3,5 | 4,5 | 6 |
Опции
- Различные материалы уплотнений для различных сред
- Специальные исполнения по запросу
