Межфланцевые обратные клапаны серий SSC, DN 15-600 мм



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Применение

Межфланцевые обратные клапаны применяются на трубопроводах, транспортирующих химически агрессивные жидкости и газы. Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами.

Описание

Легкая установка в существующие системы трубопровода, бесшумная работа, не требуют обслуживания.

Испытания и маркировка

  • Испытания на герметичность по EN 12266-1, класс герметичности A.
  • Испытания целостности футеровки электроискровым способом под напряжением 35 кВ.

Пример заказа оборудования

SSС-100/16-300D-G10-A85-S32 - клапан обратный, из углеродистой стали, DN 100 мм, PN 1,6 МПа, фланцы DIN PN 1,6 МПа, футеровка PFA, диск из нержавеющей стали, футерованный PFA.

Технические характеристики, серия SSC

Условный диаметр 40 - 600 мм
Рабочее давление* 0,1 кПа...1,6 МПа
Рабочая температура* -40 ° С...+200 °С
Фланцы согласно DIN PN 1,0/1,6 МПа соотв. ANSI 150lbs
Класс герметичности А
Присоединение межфланцевое

* В зависимости от применяемых в конструкции пластомеров

Возможные исполнения

Корпус угл. сталь WCB с эпоксидным покрытием
Входное кольцо угл. сталь WCB с эпоксидным покрытием
Футеровка PFA (перфторалкоксил)
Диск/петля сталь SS316L с покрытием PFA
Рым-болт угл. сталь, оцинкованная (10" - 24")

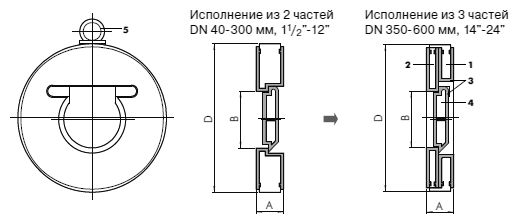

Габаритные размеры и технические данные футерованных обратных клапанов серии SSC

DN, мм 40/1½" 50/2" 80/3" 100/4" 150/6" 200/8" 250/10" 300/12" 350/14" 400/16" 450/18" 500/20" 600/24"
A 33 43 46 55 56 60 68 78 92 102 114 114 114
ØB 22 30 55 72 115 155 190 240 275 305 355 405 450
ØD DIN 92 107 142 162 218 273 328 378 438 489 539 594 696
ØD ANSI 82 102 133 172 219 276 337 407 447 511 546 603 717
масса, кг 1,5 2,5 3 5,5 8,8 15 26 40 65 90 105 122 145

Строительная длина согласно DIN EN 558-1 ряд 20 до DN 450/18"

Характеристики соединений при монтаже с уплотнительными кольцами

<td style="border-color: #999999; border-style: solid; bor

d, мм DN, мм, " Кол-во болтов с шайбами Момент, Нм Кол-во оборотов
после затяжки рукой
40 32 1¼" 4×M16/90 10
