Статические балансировочные клапаны VIR 9505 (Италия)



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Применение

Ручной клапан 9505 предназначен для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 40 %.

Клапаны VIR 9505 обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры и оптимальной работы системы. В целом увеличивается срок службы системы и существенно сокращается количество неисправностей.

Технические характеристики

Номинальный диаметр, DN 15-50 мм
Номинальное давление, PN 2,5 МПа
Температура рабочей среды - 10 °С ... +100 °С (до 2,5 МПа)
+100 °С... +130 °С (до 2,02 МПа)
Присоединение муфтовое*

50

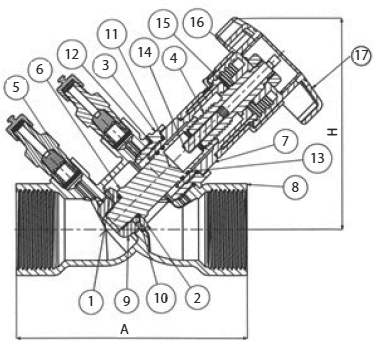

Спецификация

1. Прокладка конуса фторопласт (P.T.F.E)
2. Диск латунь CW602N EN 12165(DZR) только для DN 1¼, 1½, 2
3. Соединение латунь CW602N EN 12165(DZR) только для DN 1¼, 1½, 2
4. Шток латунь CW602N EN 12165(DZR)
5. Ниппель латунь CW602N EN 12165(DZR)
6. Диск латунь CW602N EN 12165(DZR)
7. Крышка латунь CW602N EN 12165(DZR)
8. Корпус бронза BS 1400 LG2
9. Балансировочный конус латунь CW602N EN 12165(DZR)
10. Кольцевая прокладка EPDM PEROX только для DN 1¼, 1½, 2
11. Кольцевая прокладка EPDM PEROX
12. Кольцевая прокладка EPDM PEROX только для DN 1¼, 1½, 2
13. Кольцевая прокладка EPDM PEROX
14. Винт сталь
15. Винт сталь
16. Гайка оцинкованная сталь
17. Рукоятка abs пластик синего цвета

Основные параметры

DN, (мм) D Kvs, (м3/ч) Диапазон расхода, (л/с) A, (мм) H, (мм) Масса, (кг)
15 ½" 2,6 0,062-0,148 90 90 0,505
20 ¾" 4,3 0,138-0,325 102 90 0,565
25 1" 6,6 0,258-0,603 110 90 0,705
32 1¼" 14,5 0,54-1,25 121 116 1,005
40 1½" 22,5 0,81-1,88 142 116 1,355
50 2" 33,1 1,52-3,51 161 116 1,925

Примечание: Трубная цилиндрическая резьба G ISO 228/1 (по ГОСТ 6351-81)


Осуществляется с помощью вращающейся рукоятки и двух смотровых окон:Настройка клапана

а – показывает десятые части оборота (10 делений), b – показывает полные обороты (4 деления).

Для блокировки настроечной позиции клапана необходимо:

  1. аккуратно извлечь защитную крышку (в центре рукоятки) для обеспечения доступа к регулировочному винту;
  2. после установления расхода необходимо вставить отверточный ключ в гнездо и поворачивать по часовой стрелке до упора;
  3. установить обратно защитную крышку;
  4. в настроечной позиции клапан может быть опломбирован проволочной пломб
