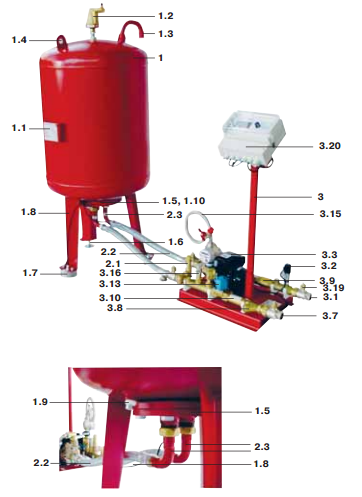

Установка поддержания давления Flamcomat (управление с помощью насосов)

При нагреве теплоноситель в системе расширяется, что приводит к росту давления. Датчик давления фиксирует это повышение и посылает калиброванный сигнал на блок управления. Блок управления, который с помощью датчика веса  постоянно фиксирует значения уровня жидкости в баке, открывает соленоидный клапан на линии перепуска, через который излишки теплоносителя перетекают из системы в мембранный расширительный бак (давление в котором равно атмосферному). По достижению заданного значения давления в системе соленоидный клапан закрывается и перекрывает поток жидкости из системы в расширительный бак. При охлаждении теплоносителя в системе его объем уменьшается и давление падает. Если давление падает ниже установленного уровня, то блок управления включает насос. Насос работает до тех пор, пока давление в системе не поднимется до установленного уровня. Постоянный контроль уровня воды в баке защищает насос от «сухого» хода, а также предохраняет бак от переполнения.

Если давление в системе выходит за рамки максимального или минимального, то, соответственно, срабатывает один из насосов или один из соленоидных клапанов.

В случае если не хватает производительности 1 насоса в напорной линии, то будет задействован 2-ой насос(блок управления D10, D20, D60 (D30), D80, D100, D130). АУПД Flamcomat с двумя насосами имеет систему безопасности: если один из насосов или соленоидов выходит из строя, автоматически включается второй. Чтобы выровнять время наработки насосов и соленоидов во время работы установки и увеличить время службы установки в целом, в двунасосных установках используется система переключения«рабочий-резервный» между насосами и соленоидными клапанами (ежедневно).

Сигналы об ошибках, касающиеся значения давления, уровня заполнения бака, работы насоса и соленоидного клапана отображаются на панели управления SDS-модуля.

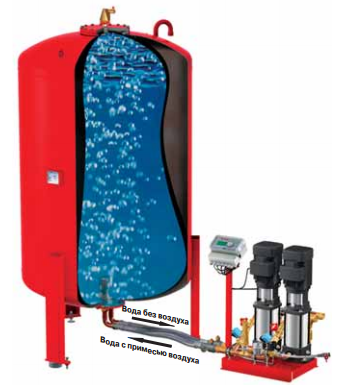

Деаэрация в АУПД Flamcomat основывается на принципе понижения давления. Когда теплоноситель под давлением входит в расширительный бак установки (безнапорный или атмосферный), способность газов растворяться в воде уменьшается.

Воздух выделяется из воды и выводится через воздухоотводчик, установленный в верхней части бака. Чтобы удалить из воды как можно больше воздуха, на входе теплоносителя в расширительный бак установлен специальный отсек с кольцами PALL: это повышает деаэрационную способность в 2-3 раза по сравнению с обычными установками.

Для того чтобы удалить из системы как можно больше избыточных газов, повышенное число циклов так же, как и повышенное время циклов (оба значения зависят от размеров бака), заранее введены в программу установки на заводе. После 24-40 часов этот режим турбодеаэрации переходит в режим обычной деаэрации. При необходимости можно запустить, либо остановить режим турбодеаэрации вручную (при наличии SDS-модуля 32).

Автоматическая подпитка компенсирует потери объема теплоносителя, происходящие из-за утечек и деаэрации. Система контроля уровня автоматически активирует функцию подпитки, когда требуется, и теплоноситель в соответствии с программой поступает в бак. Когда достигается минимальный уровень теплоносителя в баке (обычно = 6 %), соленоид на линии подпитки открывается. Объем теплоносителя в баке будет увеличен до необходимого уровня (обычно = 12 %). Это предотвратит «сухую» работу насоса. При использовании стандартного расходомера количество воды может быть ограничено временем подпитки в программе. Когда это время превышено, необходимо предпринять действия к устранению проблемы. После этого, если время подпитки не изменялось, такой же объем воды может быть добавлен в систему.

В установках, где используются импульсные расходомеры (опция), подпитка отключится при достижении запрограммированного объема воды. Если линия подпитки АУПД Flamcomat будет подключаться непосредственно к системе питьевого водоснабжения, то необходимо установить фильтр и защиту от обратного потока (гидравлический отсекатель – опция).
