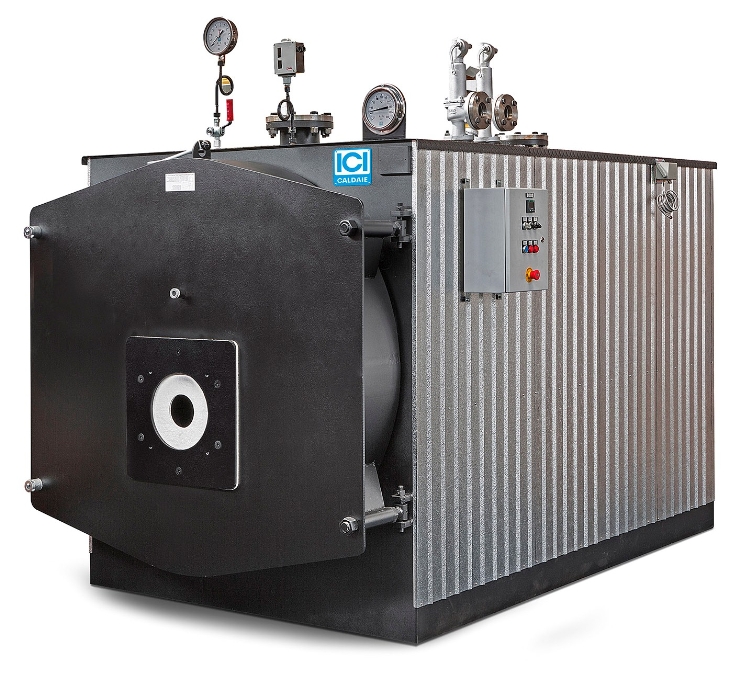

Котлы на перегретой воде ASX (от 170 КВТ до 6802 КВТ)

Основные характеристики котла на перегретой воде ASX:

- корпус котла изготовлен из высококачественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3; корпус сварен и испытан в соответствии с действующими европейскими стандартами и согласно директиве PED 97/23/EC;

- горизонтальная камера сгорания с реверсивным развитием факела имеет омываемое выпуклое днище; камера сгорания поддерживается трубной опорой с выполненными в нем отверстиями для обеспечения полного охлаждения днища топки; камера сгорания имеет гофрированную секцию, изготовленную горячим формованием, для всех моделей, начиная с ASX 2000;

- плоские трубные решетки имеют отверстия, выполненные плазменной резкой; передняя трубная решетка развальцована горячим формованием по направлению к топке для обеспечения стыковой сварки трубной решетки и камеры сгорания вместо угловых сварных швов; способ применяется для всех моделей, начиная с ASX 2000;

- обечайка корпуса котла оснащена фланцевыми соединениями PN 16 или PN 40 EN 1092-1 для соединения с гидравлической системой котельной, а также необходимыми для установки рабочего оборудования; оснащена верхним смотровым люком, нижним инспекционным люком, подъемной проушиной;

- дымогарные трубы из углеродистой стали P235GH UNI EN 10216/2-10217/2 приварены к трубным решеткам и оснащены спиральными турбулизаторами

- передняя дверца изготовлена из стального листа; теплоизоляция выполнена из специальных огнеупорных материалов с высоким содержанием алюминия и теплоизоляционных материалов; дверца установлена на регулируемых шарнирных петлях и легко открывается посредством откручиваемых гаек без необходимости демонтажа горелки; оснащена воздушным штуцером для соединения с горелкой и гляделкой контроля пламени;

- задняя дымовая камера изготовлена из стального листа, может быть демонтирована посредством откручивания болтов для чистки дымогарных труб; оснащена дверцей для чистки и соединением для подвода газохода;

- несущая рама выполнена из стального профиля и обеспечивает жесткость всей конструкции котла на перегретой воде;

- верхняя смотровая площадка выполнена из рифленого стального листа и предназначена для обслуживания арматуры, установленной сверху котла;

- термоизоляция выполнена в виде матрасов минеральной ваты высокой плотности достаточной толщины, защищенных внешней обшивкой из гофрированных алюминиевых листов, устанавливаемых на корпусной раме в виде параллелепипеда;

- на котле установлена арматура, необходимая для работы в автоматическом режиме; все механические и гидравлические подключения выполнены на заводе; система сертифицирована согласно PED 97/23/EC;

- вся электрическая разводка сведена в единый шкаф управления; использованные электрические провода имеют силиконовую изоляцию и помещены в оболочку из ПВХ, армированную изнутри; выполнено тестирование работы электрооборудования.

Все котлы на перегретой воде серии ASX имеют соответствующие сертификаты, подтверждающие соответствие Техническому регламенту:

032/2013: О безопасности оборудования, работающего под избыточным давлением

Комплект поставки котлов ASX включает в себя:

- приборы для контроля давления, включающие следующие устройства:

    - 2 предохранительных клапана

    - манометр с большим циферблатом с трехходовым испытательным краном

    - предохранительное реле высокого давления

- приборы для контроля температуры, включающие следующие устройства:

    - термометр с большим циферблатом для контроля температуры подачи

    - термометр сопротивления на подаче, подключенный к терморегулятору в шкафу управления

    - предохранительный термостат

- группа продувки, состоящая из следующих элементов:

    - отсечной клапан продувки с регулировкой потока

- шкаф управления котлом, степень защиты IP 55, состоящий из следующих элементов:

    - главный выключатель

    - выключатель горелки

    - электронный регулятор температуры для управления двухступенчатой горелкой

    - сигнальная лампа и кнопка сброса сигнала тревоги по высокому давлению

    - сигнальная лампа и кнопка сброса сигнала тревоги по высокой температуре

    - сигнальная сирена
