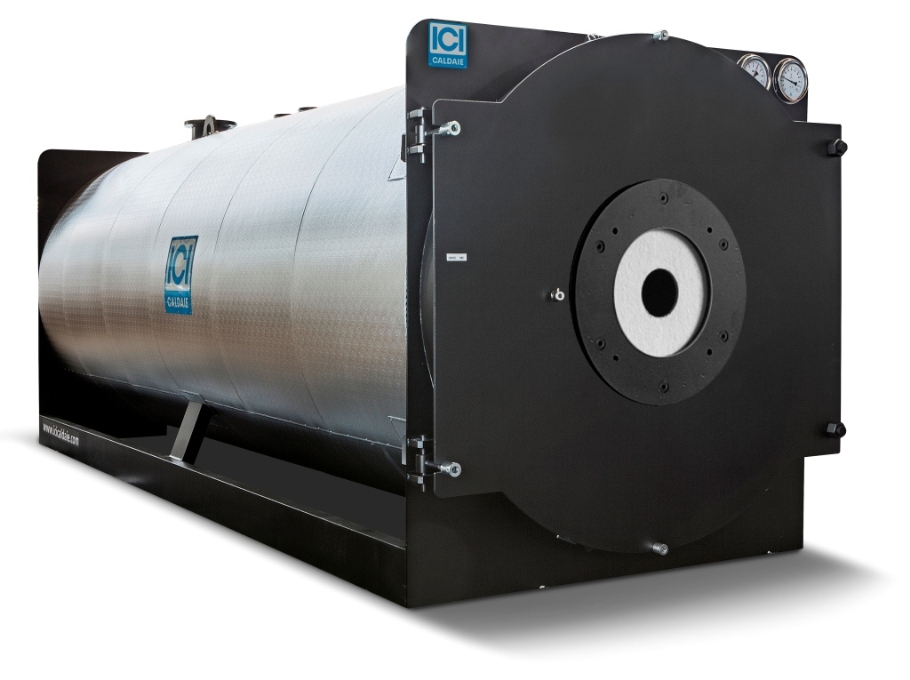

Котлы водогрейные трехходовые жаротрубные TNX EN (от 3000 КВТ до 7000 КВТ)



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Стальной трехходовой жаротрубный водогрейный котел с омываемым днищем топки. Предназначен для работы в автоматическом режиме с наддувными горелками на жидком или газообразном топливе. Используется для работы в больших отопительных системах мощностью от 3000 до 7000 кВт и рабочей температурой от 60 до 110°C (предохранительный термостат настроен на 115°C). Доступны модели котлов с расчетным давлением до 25 бар. Отвечает требованиям европейского норматива EN 303 и попадает под исключения из директивы PED 97/23/CE (art. 3 par.3).

Температура расчетная: 115 °С

Температура рабочая: 110 °С

Расчетное давление:  6 бар (по запросу до 20 бар)

КПД: > 92 %

Описание и комплект поставки

Основные характеристики водогрейного котла TNX:

корпус котла, изготовленный из высококачественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3, сварен и испытан на заводе в соответствии с утвержденными процедурами;

- горизонтальная камера сгорания с проходящим пламенем, имеющая гофрированную секцию, выполненной горячим формованием;

- полностью омываемая поворотная камера, предназначенная для отвода продуктов сгорания, поддерживается трубной опорой диаметром 500 мм, выполняющей также функцию смотрового люка;

трубные решетки имеют рассверленные и развернутые отверстия для приварки дымогарных труб; передняя трубная решетка поворотной камеры полностью развальцованы горячим способом в направлении к топке для выполнения исключительно стыковых сварных швов вместо угловых;

обечайка котла имеет фланцевые соединения PN 16 или PN 40 EN 1092-1 для установки рабочей арматуры, а также оснащена верхним смотровым люком, нижним инспекционным люком и подъемной проушиной;

дымогарные трубы выполнены из высококачественной стали P235GH UNI EN 10216/2-10217/2, имеют толщину 3,2 мм, приварены к трубным решеткам и оснащены спиральными турбулизаторами (если это предусмотрено конструкцией котла);

передняя дверца изготовлена из стального листа; теплоизоляция выполнена из специальных огнеупорных материалов с высоким содержанием алюминия и теплоизоляционных материалов; дверца установлена на регулируемых шарнирных петлях и легко открывается посредством откручиваемых гаек без необходимости демонтажа горелки; оснащена воздушным штуцером для соединения с горелкой и гляделкой контроля пламени;

задняя дымовая камера изготовлена из стального листа, покрытого специальной термокраской, и имеет единую легко открываемую, посредством откручивания латунных болтов, дверцу для очистки дымогарных труб и осмотра соединения газохода; оснащена дверцей для чистки и соединением для подвода газохода;

несущая рама выполнена из стального профиля и обеспечивает жесткость всей конструкции водогрейного котла.

верхняя смотровая площадка выполнена из рифленого стального листа и предназначена для обслуживания арматуры, установленной сверху котла;

термоизоляция выполнена в виде матрасов минеральной ваты высокой плотности толщиной 80 мм, защищенных внешней обшивкой из гофрированных алюминиевых листов;

- на котле установлена арматура, необходимая для работы в автоматическом режиме; все механические и гидравлические подключения выполнены на заводе;

- вся электрическая разводка сведена в единый шкаф управления; использованные электрические провода имеют силиконовую изоляцию и помещены в оболочку из ПВХ, армированную изнутри; выполнено тестирование работы электрооборудования.

Все водогрейные котлы серии TNX имеют соответствующие сертификаты, подтверждающие соответствие Техническим регламентам:

010/2011: О безопасности машин и оборудования;

016/2011: О безопасности аппаратов, работающих на газообразном топливе;

Комплект поставки котлов TNX включает в себя:

- приборы для контроля давления, включающие следующие устройства:

    - манометр с большим циферблатом с трехходовым испытательным краном

    - предохранительное реле высокого давления с ручным сбросом

- приборы для контроля температуры, включающие следующие устройства:

    - термометр с большим циферблатом, шкала 0-120°C

    - предохранительный термостат высокой температуры с ручным сбросом, соответствующий требованиям INAIL (115°C)

    - термопара PT100

- группа продувки, состоящая из следующих элементов:

    - отсечной клапан продувки с регулировкой потока

    - клапан быстрого открытия с рукояткой

- шкаф управления котлом, степень защиты IP 55, состоящий из следующих элементов:

    - главный выключатель

    - выключатель горелки

    - выключатель антиконденсационного насоса

    - электронный регулятор температуры с дисплеем, отображающим температуру подачи (вкл/выкл и вторая ступень горелки)

    - сигнальная лампа и кнопка сброса сигнала тревоги по высокому давлению

    - сигнальная лампа и кнопка сброса сигнала тревоги по высокой температуре

    - кнопка сброса сигналов тревоги

    - сигнальная сирена

- комплект турбулизаторов (если предусмотрено конструкцией котла).

ВНИМАНИЕ! Все чертежи, электрические схемы, функциональные схемы носят исключительно ознакомительный характер и могут меняться в зависимости от конкретного заказа и набора выбранных опций. Отсутствующую информацию можно запросить, обратившись к нам в офис.

Сертификаты

cert 3 thumb      cert 5 thumb

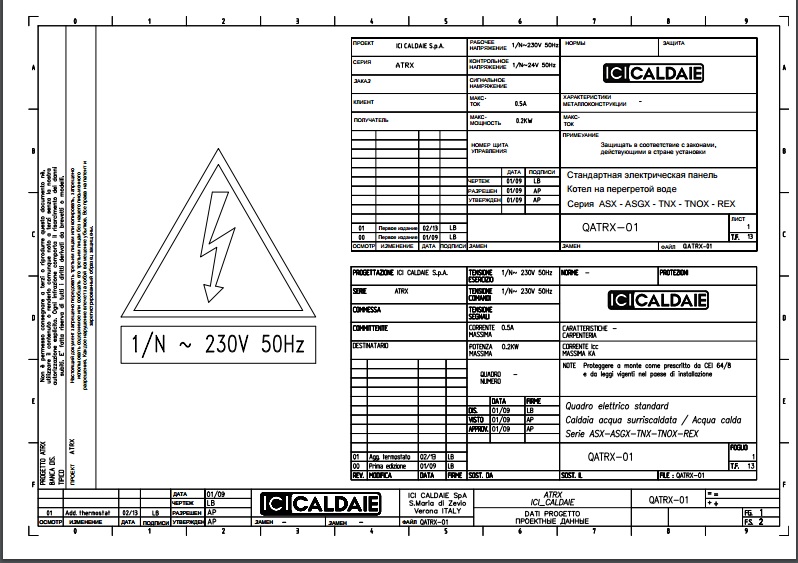

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Q-ATRX-01-RU rev01 TNX

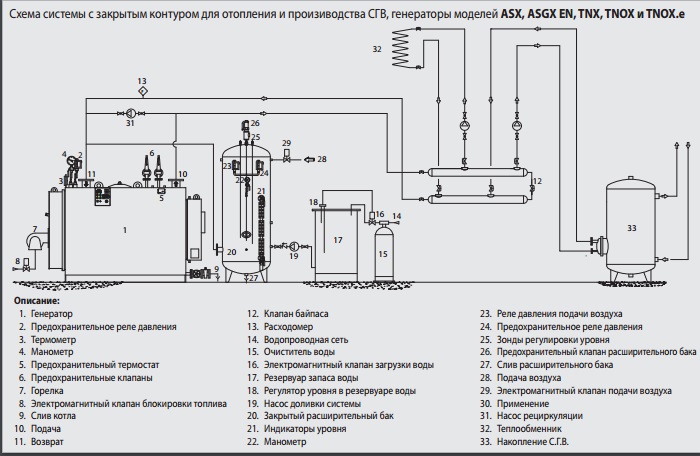

ФУНКЦИОНАЛЬНЫЕ СХЕМЫ

fun1      fun2

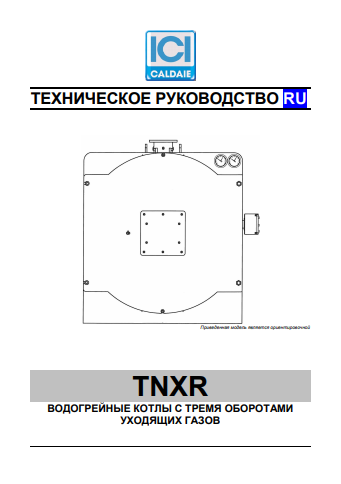

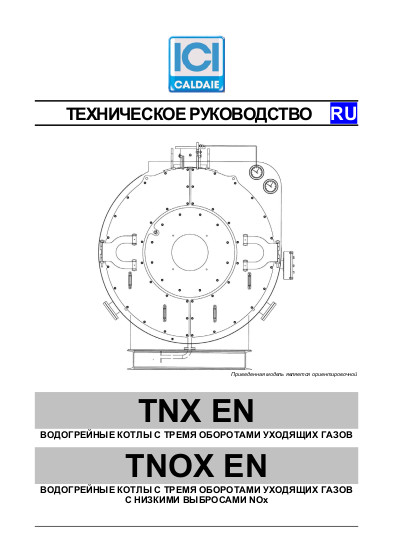

РУКОВОДСТВО

guide   RU TNXEN-TNOXEN
