Котлы паровые жаротрубные двухходовые серии IFEN S

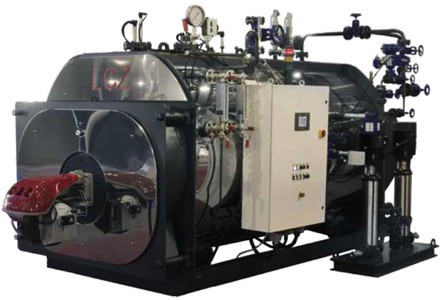

ifens МОДЕЛЬ IFEN S С РЕВЕРСИВНЫМ РАЗВИТИЕМ ФАКЕЛА (12 бар)
Двухходовой жаротрубный котел с омываемым днищем топки с реверсивным развитием факела в топке. Данный тип горения позволяет снизить температуру на входе дымовых труб примерно до 900°C, снижая таким образом «термическую усталость» материалов и гарантируя долгий срок службы котла. Кроме того, это позволяет уменьшить количество вредных выбросов. Топка отличается низкой тепловой нагрузкой. В зависимости от мощности котла предусмотрены различные технические решения на стадии конструирования для обеспечения высокого качества; гофрирование выполнено горячим способом без поперечной сварки и развальцовки трубных решеток. Изоляционная обшивка выполнена из матрасов минеральной ваты высокой плотности; внешняя отделка выполнена из коррозионностойкого стального листа. Работа котла полностью автоматическая, управление котлом осуществляется с помощью шкафа управления. Минимальный КПД, гарантируемый котлом IFEN S, составляет 90%. Котел может быть оснащен экономайзером, при этом КПД может быть увеличен на 4 - 5%. Паровой котел поставляется с сертификатом CE в соответствии с Директивой 97/23/CE(PED).

Работа на жидком и газообразном топливе
Высокое качество пара
Снижение вредных выбросов
Осмотр трубных решеток с помощью дверец
Высокий КПД 90%
Отдельное основание для питательных насосов для более удобного размещения
2 питательных насоса
2 индикатора уровня
По запросу котлы давлением 15 бар и выше
По запросу котлы с экономайзером
По запросу котлы с “Системой общего контроля”

СЕРИЙНАЯ КОМПЛЕКТАЦИЯ

Котел поставляется в виде моноблока, установленного на основании и оснащенного электрическим шкафом, соединенным с различными устройствами, и с основанием для питательных насосов. Предохранительные и контролирующие устройства:

электронный регулятор уровня
2 предохранительных датчика (электрода)
2 реле давления
1 предохранительное реле давления
1 манометр
2 предохранительных клапана пружинного типа
датчик максимального уровня

Клапаны и предусмотренные соединения:

парозапорный клапан
кран держателя манометра
устройства парозапорного клапана
2 индикатора уровня
дренажный клапан и кран с внешней резьбой (по запросу группа продувки с пневматическим клапаном)

Группа модуляции питательной воды:

2 электрических насоса
3 отсечных клапана
3 обратных клапана

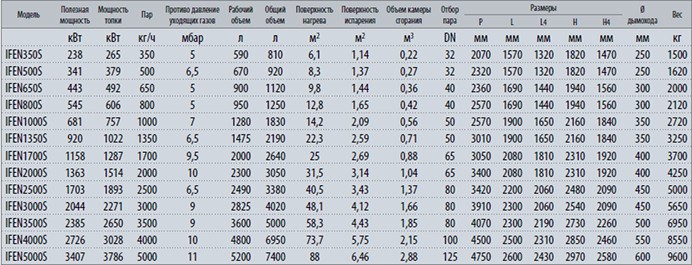

ifens characteristic

ВНИМАНИЕ! Все чертежи, электрические схемы, функциональные схемы носят исключительно ознакомительный характер и могут меняться в зависимости от конкретного заказа и набора выбранных опций. Отсутствующую информацию можно запросить, обратившись к нам в офис

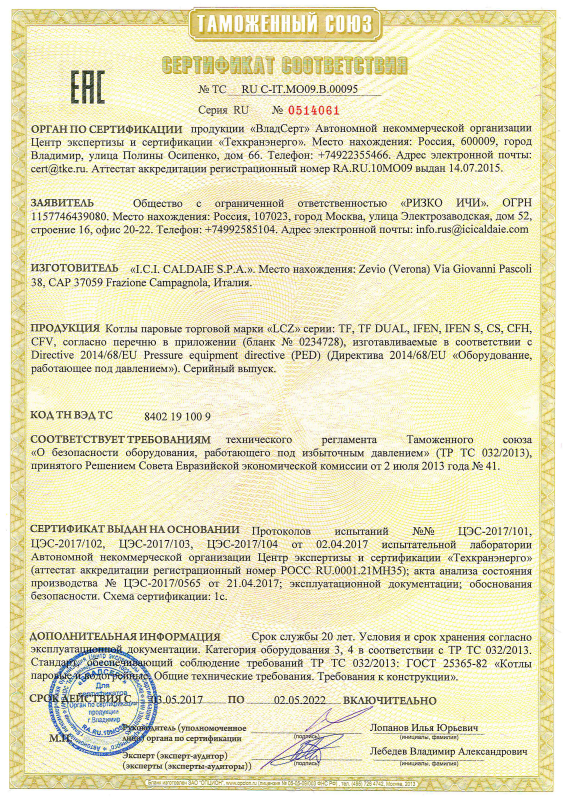

Сертификат

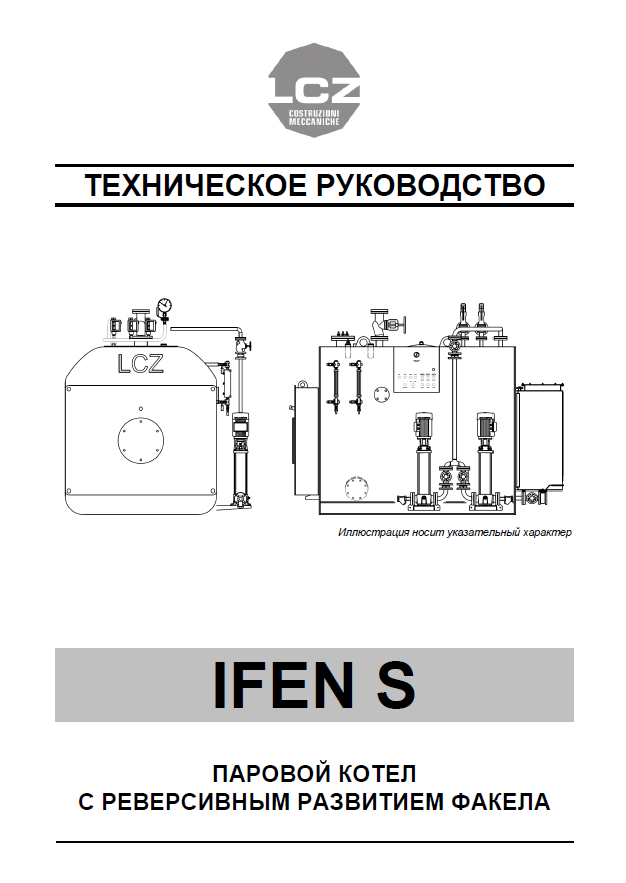

Руководство

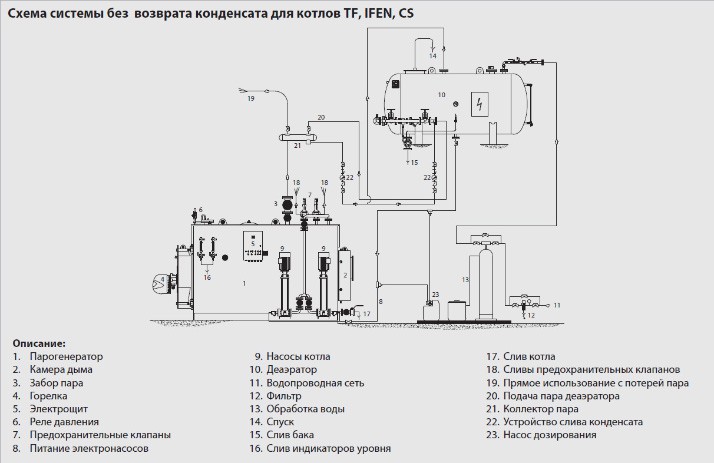

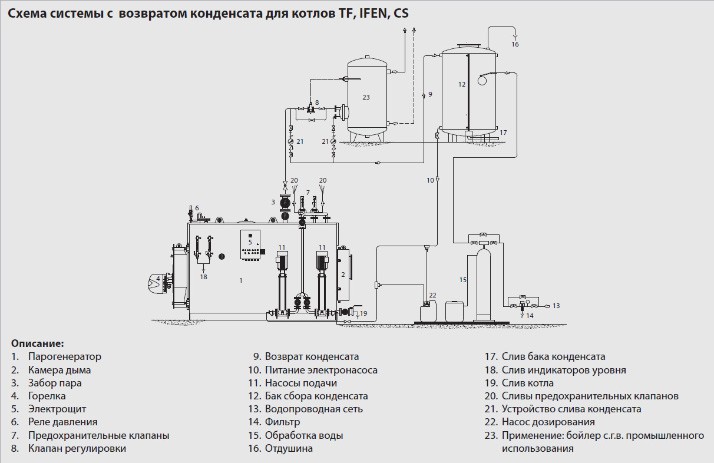

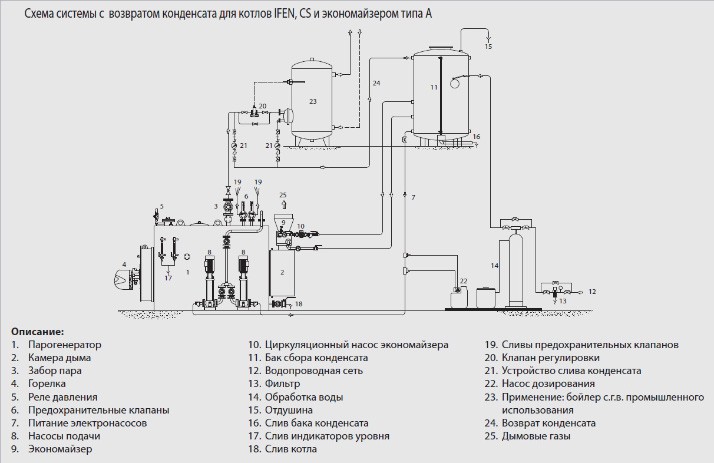

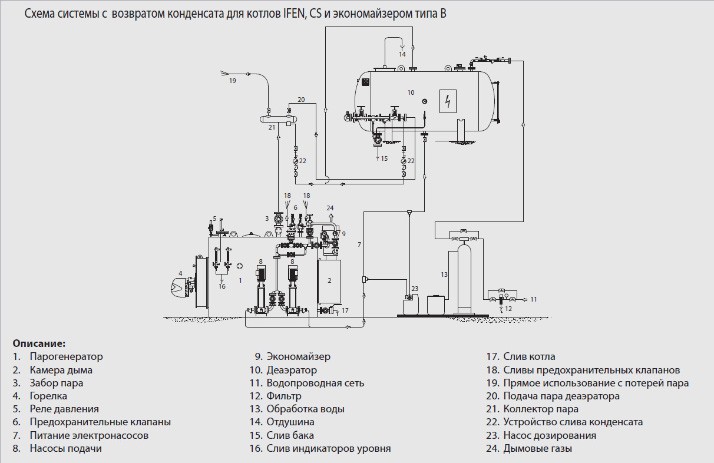

Функциональные схемы
