Горелка BTG 6 L300 Газовая, одноступенчатая. Мощность (min-max) 30.6 кВт - 56.3 кВт



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Общая информация

Модель: Baltur BTG 6 L300
Артикул: 17040020
Код: 2-10-3007
Тип: Газовая
Описание типа: Одноступенчатая
Мощность мин. 30.6 кВт
Мощность макс. 56.3 кВт

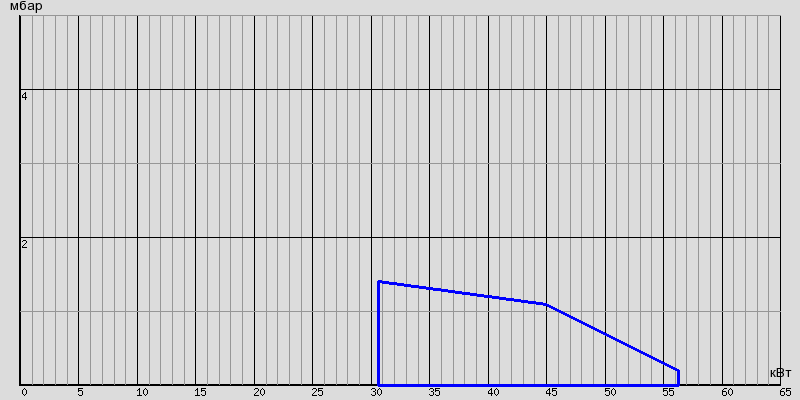

Диаграмма мощности (щелкните на картинку для настройки):

Технические характеристики



  • Горелка газовая.
  • Одноступенчатая (вкл./выкл.).
  • Работает с камерой сгорания любого типа.
  • Смешивание воздуха и газа в сопловой трубе.
  • Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
  • Устройство смешивания можно демонтировать, не снимая горелки с котла.
  • Ручное регулирование расхода воздуха.
  • По запросу: возможно установить блок контроля герметичности клапанов.
  • Горелка оборудована семиполярным штекером, фланцем и уплотнительными прокладками для крепления котла.
  • По запросу: удлиненное сопло горелки (обговаривается при заказе горелки).

Конструктивные особенности



  • Корпус вентилятора из алюминиевого литья.
  • Вентилятор специальной конструкции повышенного давления.
  • Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
  • Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
  • Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
  • Однофазный электрический двигатель управляет работой вентилятора.
  • Прессостат воздуха.
  • Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
  • Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
  • Контроль наличия пламени с помощью электрода ионизации.
  • Семиполярный штекер для подвода электропитания и подсоединения термостата.
  • Подсоединение для подключения микроамперметра для контроля тока ионизации.
  • Степень электрозащищенности IP40.
  • Звукоизоляционный пластиковый кожух.

Детализация модели

Модель BTG 6 L300
Артикул: 17040020
Мощность мин. 30.6
Мощность макс. 56.3
Модель BTG 6 L300
Электрическое подключение 1ф AC 50Гц 230В
Мощность двигателя 0,11
Примечание

1)

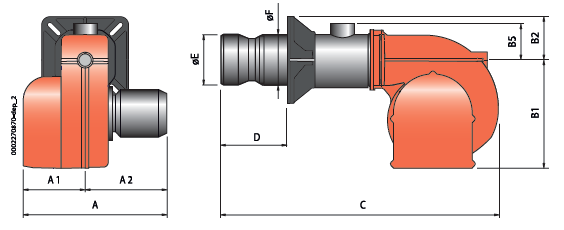

Габаритные и присоединительные размеры

Схема

Модель BTG 6 L300
A, мм 245
A1, мм 122,5
A2, мм 122,5
B, мм
B1, мм 218,5
B5, мм 53
B6, мм
C, мм 610
D, мм 50-300
E, мм 90
F, мм 90
R, мм
Размеры упаковки LxPxH, мм 780x370x410
Вес, кг 12

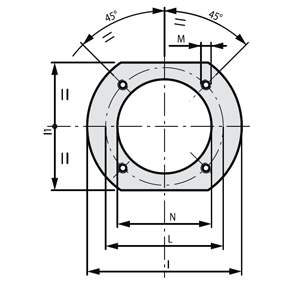

Фланец горелки

Фланец горелки (схема)

Модель BTG 6 L300
I, мм 170
I1, мм 140
L, мм 130-155
M, мм M8
N, мм 95
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация



  • Комплект крепления горелки к котлу (фланец, прокладка)
  • Семиполярный штекер
