Горелка BTG 3 Газовая, одноступенчатая. Мощность (min-max) 16.6 кВт - 42.7 кВт



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Технические характеристики



  • Горелка газовая.
  • Одноступенчатая (вкл./выкл.).
  • Работает с камерой сгорания любого типа.
  • Смешивание воздуха и газа в сопловой трубе.
  • Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
  • Устройство смешивания можно демонтировать, не снимая горелки с котла.
  • Ручное регулирование расхода воздуха.
  • Горелка оборудована семиполярным штекером, фланцем и уплотнительными прокладками для крепления котла.
  • По запросу: удлиненное сопло горелки (обговаривается при заказе горелки).

Конструктивные особенности



  • Корпус вентилятора из алюминиевого литья.
  • Вентилятор специальной конструкции повышенного давления.
  • Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
  • Фиксированный крепежный фланец.
  • Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
  • Однофазный электрический двигатель управляет работой вентилятора.
  • Прессостат воздуха.
  • Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
  • Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
  • Контроль наличия пламени с помощью электрода ионизации.
  • Семиполярный штекер для подвода электропитания и подсоединения термостата.
  • Подсоединение для подключения микроамперметра для контроля тока ионизации.
  • Степень электрозащищенности IP40.
  • Звукоизоляционный пластиковый кожух.

Детализация модели

Модель BTG 3
Артикул: 17000010
Мощность мин. 16.6
Мощность макс. 42.7
Модель BTG 3
Электрическое подключение 1N AC 50Гц 230V
Мощность двигателя 0,09
Примечание

1)

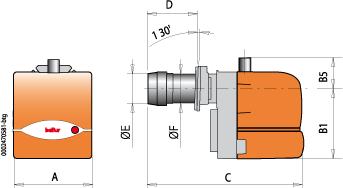

Габаритные и присоединительные размеры

Схема

Модель BTG 3
A, мм 250
A1, мм
A2, мм
B, мм 170
B1, мм 170
B5, мм 48
B6, мм
C, мм 330
D, мм 90
E, мм 90
F, мм 90
R, мм
Размеры упаковки LxPxH, мм 400x280x280
Вес, кг 9

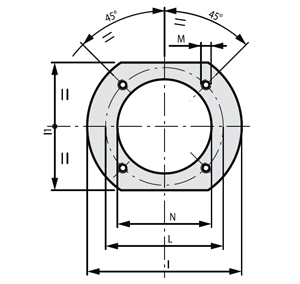

Фланец горелки

Фланец горелки (схема)

Модель BTG 3
I, мм 170
I1, мм 144
L, мм 135-161
M, мм M8
N, мм 95
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация



  • Комплект крепления горелки к котлу (фланец, прокладка)
  • Семиполюсный штекер

Опции



Сопло длиною 300 мм

Примечания



1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
*) Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере, равном 0.
**) Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG HI 92,11 МДж/м3 = 22000 ккал/м3.
