Горелка BTG 15 ME Газовая, прогрессивно-двухступенчатая, модуляционная. Мощность (min-max) 50 кВт - 160 кВт



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Общая информация



Модель: Baltur BTG 15 ME
Артикул: 17130020
Код: 2-10-3801
Тип: Газовая
Описание типа: Прогрессивно-двухступенчатая/модуляционная
Мощность мин. 50 кВт
Мощность макс. 160 кВт

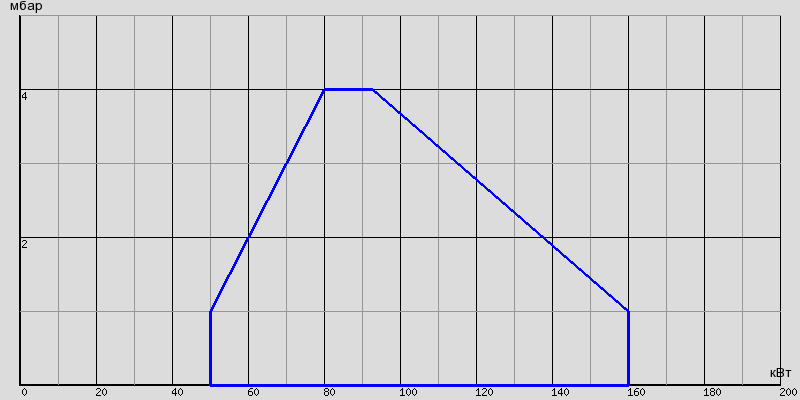

Диаграмма мощности:

Технические характеристики



  • Газововая горелка в соответствии Европейским нормативом EN676.
  • Пониженное содержание выбросов NOx и CO по Европейскому стандарту EN676 (Класс III).
  • Двухступенчатая прогрессивная с плавной регулировкой мощности.
  • Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом - опции).
  • Диапазон модуляции: 1:3
  • Наиболее полное сжигание топлива при регул. соотношения воздух/топливо.
  • Сопловую сборку можно снять, не снимая горелки с котла.
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
  • Воздухозаборник с воздушной заслонкой.
  • Регулировка расхода воздуха посредством электрического сервопривода.
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание тепловых потерь.
  • Газовая рампа (заказывается отдельно) оборудована дроссельным, рабочим и предохранительным клапанами с пневматическим приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром.
  • Штекеры горелка/рампа с защитой от неправильного подключения.
  • Верхнее подсоединение газовой рампы.
  • Ионизационный контроль пламени с разъемом для подключения микроамперметра.
  • Семиполюсный штекер для подключения электропитания и термостата.
  • Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
  • Класс электрозащиты: IP40
  • Звукоизоляционный пластиковый кожух.

Детализация модели

МодельBTG 15 ME
Артикул: 17130020
Мощность мин. 50
Мощность макс. 160
Модель BTG 15 ME
Электрическое подключение 1N AC 50Гц 230V
Мощность двигателя 0.18
Примечание

4)

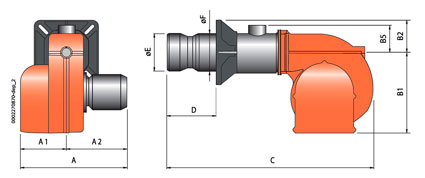

Габаритные и присоединительные размеры

Схема

МодельBTG 15 ME
A, мм 303
A1, мм 158
A2, мм 145
B, мм
B1, мм 275
B5, мм 70
B6, мм
C, мм 680
D, мм 150-280
E, мм 126
F, мм 114
R, мм
Размеры упаковки LxPxH, мм 780x370x410
Вес, кг 18

Фланец горелки



МодельBTG 15 ME
I, мм 185
I1, мм 185
L, мм 170-210
M, мм M10
N, мм 135
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

 Комплект крепления горелки к котлу (фланец, прокладка) и 4-х и 7-ми полярные штекеры

Опции

Код Описание
98000059

Регулятор мощности
